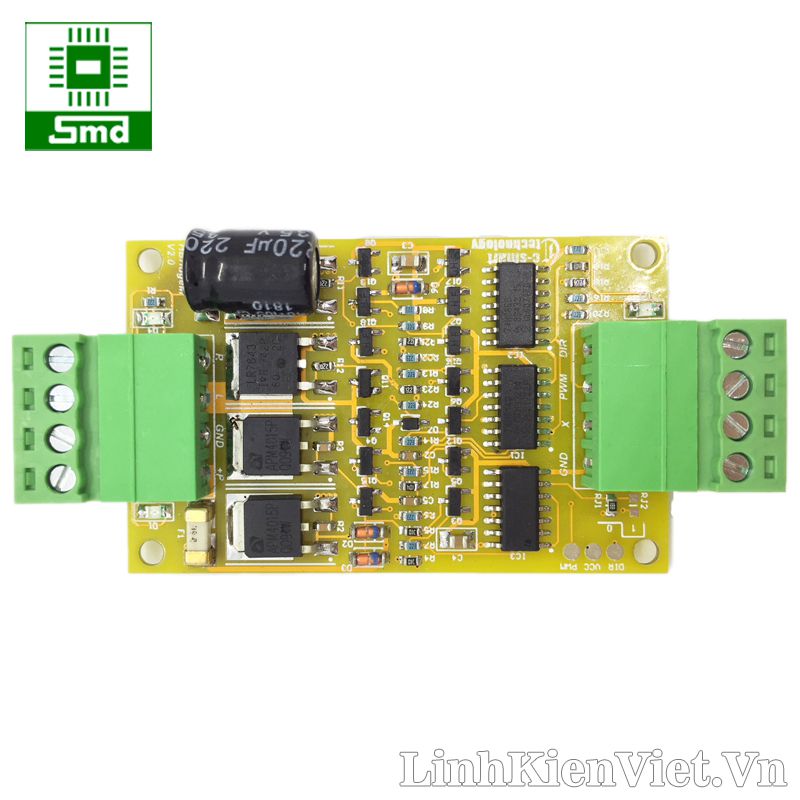

Mạch điều khiển động cơ DC H-Bridge M
- Module H-Bridge M (Cầu H), là mạch động lực điều khiển động cơ Dc/Dc Servo.
- Module này được thiết kế chạy ổn định cho các động cơ DC có công suất <=250W, cho phép tần số băm PWM lên đến 20Khz.

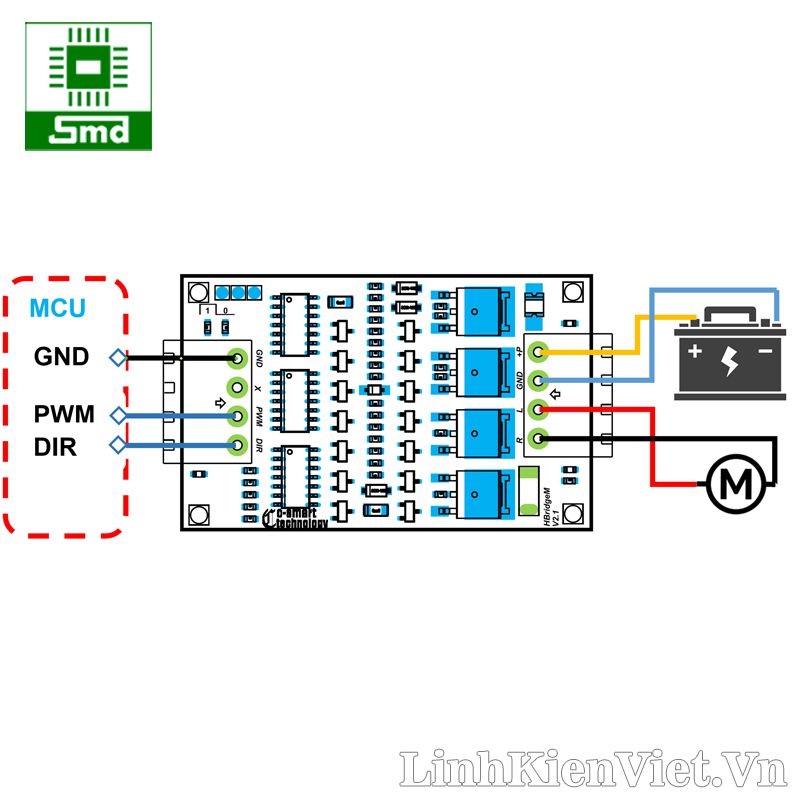

- Ngõ vào điều khiển (PWM, Dir) được đệm mức logic giúp kháng nhiễu tốt.
- Mức tác dụng PWM có thể cấu hình được bằng phần cứng thông qua RJ1 và RJ2.
- Có cầu trì bảo vệ quá tải.
- Module được thiết kế với kích thước khá nhỏ gọn, dễ sử dụng.
- Điện áp vận hành 8~32VDC
- Công suất 250W.
- Dòng điện liên tục 8A.
- Dòng điện xung 20A.
- Bảo vệ quá tải RJ1, RJ2 cho phép thay đổi mức tắc dụng Pwm.
- Led báo hiệu chiều quay, led báo nguồn.
- Cho phép độ rộng xung trên toàn giải 0-100%.
- Tần số PWM lên đến 20 KHz.

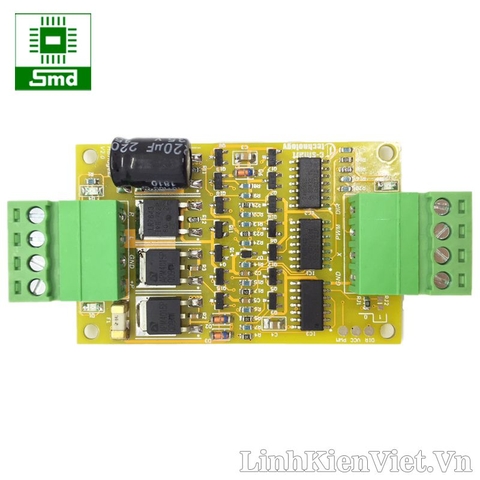

- Mạch điều khiển động cơ DC H-Bridge M
