LCD 1602 Xanh dương (Blue)
LCD 1602 Xanh dương (Blue)
LCD 1602 Xanh dương (Blue)
- 12%

LCD 1602 Xanh dương (Blue)

Mã SP: 340060
LCD 1602 Xanh dương (Blue) Điện áp hoạt động: 5 VDC. Kích thước: 80 x 36 x 12.5 mm ...
35.000₫ 40.000₫
Số lượng Đơn giá
1-9 40.000
10-49 36.000
50+ 30.000

Miễn phí vận chuyển Miễn phí vận chuyển

  • - Nội thành Hà Nội: với đơn hàng trên 200.000 đ (Khối lượng đơn hàng <500g)
  • - Toàn quốc: với đơn hàng trên 500.000đ (Khối lượng đơn hàng <500g)
  • Giao hàng tận nơi và
    nhanh chóng bởi Viettel Post.
  • Thu tiền tại nhà, đảm bảo
    an toàn.
  • Đổi trả hàng trong 3 ngày,
    thủ tục đơn giản.

LCD 1602 Xanh dương (Blue)



  • Điện áp hoạt động: 5 VDC.

  • Kích thước: 80 x 36 x 12.5 mm

  • Chữ trắng, nền xanh dương

  • Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.

  • Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây.

  • Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.

  • Có thể được điều khiển với 6 dây tín hiệu

  • Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật.



Chân

Ký hiệu

Mô tả

Giá trị

1

VSS

GND

0V

2

VCC



5V

3

V0

Độ tương phản



4

RS

Lựa chọn thanh ghi

RS=0 (mức thấp) chọn thanh ghi lệnh

RS=1 (mức cao) chọn thanh ghi dữ liệu

5

R/W

Chọn thanh ghi đọc/viết dữ liệu

R/W=0 thanh ghi viết

R/W=1 thanh ghi đọc

6

E

Enable



7

DB0

Chân truyền dữ liệu

8 bit: DB0-DB7

8

DB1

9

DB2

10

DB3

11

DB4

12

DB5

13

DB6

14

DB7

15

A

Cực dương led nền

0V đến 5V

16

K

Cực âm led nền

0V

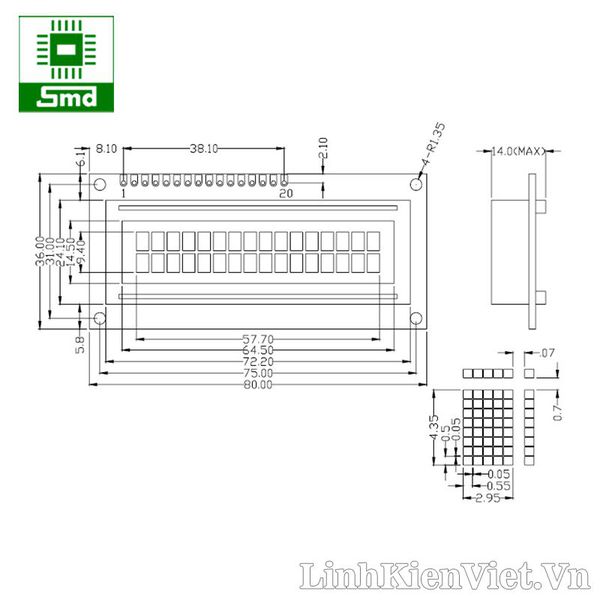

Kích thước LCD 1602:



  1. LCD 1602 Xanh dương (Blue)

1. Cấp độ bảo hành: (xem thêm về cấp độ bảo hành của công ty tại đây)

2. Quy định riêng:
