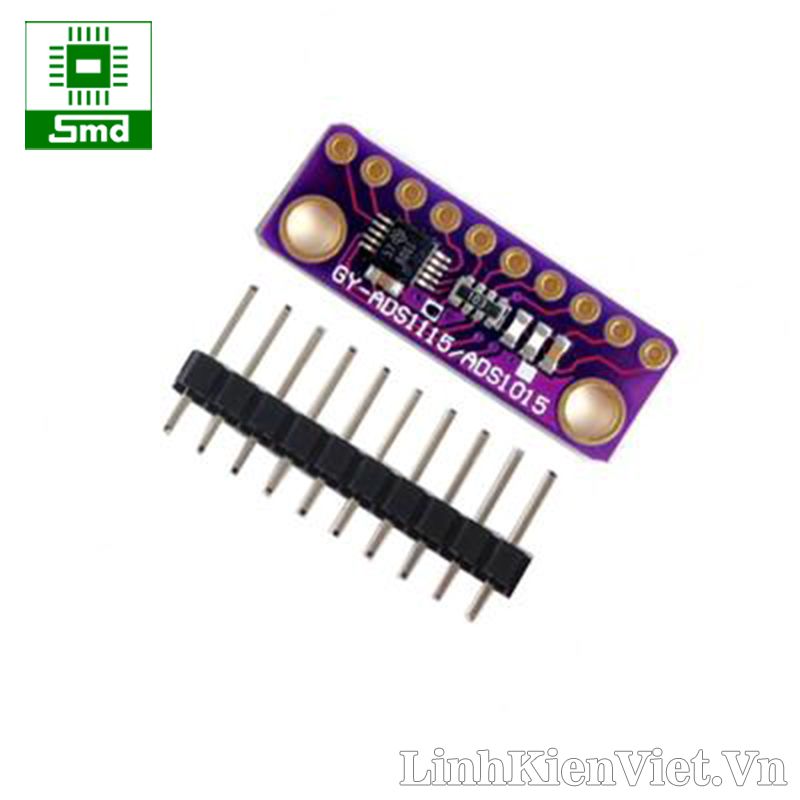

Module ADS1115 16Bit ADC
Khi bộ vi điều khiển không có bộ ADC hoặc bộ ADC tích hợp không đủ chính xác thì ta có thể dùng Module ADC ADS1115 cung cấp độ phân giải 16 bit, tốc độ lấy mẫu tối đa 860 mẫu/giây, giao tiếp I2C.
Ta có thể cài đặt module sử dụng 4 kênh độc lập hoặc 2 kênh vi sai. Ngoài ra nó còn có bộ khuếch đại tín hiệu đầu vào lên đến 16 lần, hữu ích khi biên độ tín hiệu vào nhỏ.
Chúng tôi thích bộ ADC này vì nó có thể hoạt động với nguồn cấp và logic từ 2V đến 5V, có thể đo tín hiệu dải rộng và nó dễ sử dụng.
- Độ phân giải: 16 bit
- Kiểu giao tiếp: I2C
- Số Kênh: 4 kênh AN0 AN1 AN2 AN3 riêng biệt, hoặc 2 đầu vào vi sai
- Điện áp nguồn: 2.0-5.5v
- Dòng tiêu thụ: Chỉ 150μA
-7 mức đầu vào tối đa (full-scale range): -0.256V ~ 0.256V, -0.512V ~ 0.512V, -1.024V ~ 1.024 V, -2.048V ~ + 4.048V, -4.096V ~ 4.096 V, -6.144V ~ + 6.144V.
- Kích thước: 18mm * 28mm

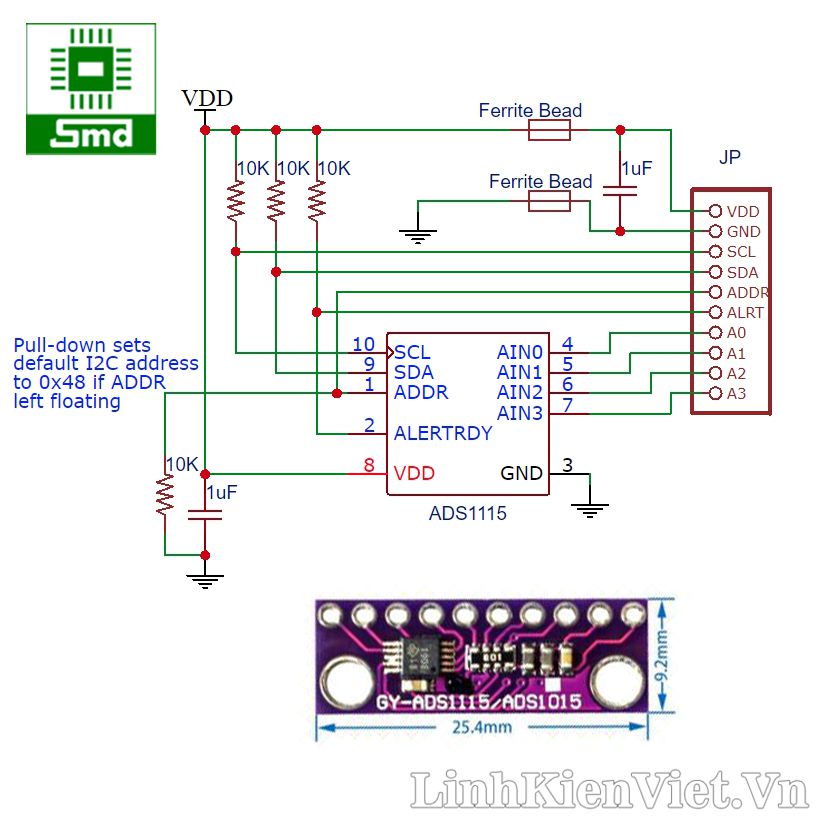

Sơ đồ chân:
- Module ADS1115 16Bit ADC
