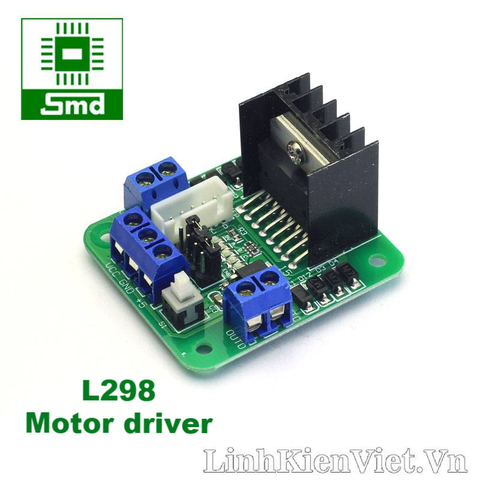

Module điều khiển động cơ L298 (Loại tốt)
Module điều khiển động cơ L298 (Loại tốt)
Module điều khiển động cơ L298 (Loại tốt)
- 8%

Module điều khiển động cơ L298 (Loại tốt)

Mã SP: 380010
Module điều khiển động cơ L298 V2 Module Điều Khiển Động Cơ L298 giúp bạn có thể điều khiển tốc độ và chiều quay của 2 động cơ DC một cách dễ dàng, ngoài ra module L298 còn điều khiển được...
60.000₫ 65.000₫
Số lượng Đơn giá
1-4 65000
5-19 58500
20+ 55000

Miễn phí vận chuyển Miễn phí vận chuyển

  • - Nội thành Hà Nội: với đơn hàng trên 200.000 đ (Khối lượng đơn hàng <500g)
  • - Toàn quốc: với đơn hàng trên 500.000đ (Khối lượng đơn hàng <500g)
  • Giao hàng tận nơi và
    nhanh chóng bởi Viettel Post.
  • Thu tiền tại nhà, đảm bảo
    an toàn.
  • Đổi trả hàng trong 3 ngày,
    thủ tục đơn giản.

Module điều khiển động cơ L298 V2

http://bizweb.dktcdn.net/100/140/943/files/2-tinh-nang-san-pham.jpg?v=1505966469050

Module Điều Khiển Động Cơ L298 giúp bạn có thể điều khiển tốc độ và chiều quay của 2 động cơ DC một cách dễ dàng, ngoài ra module L298 còn điều khiển được 1 động cơ bước lưỡng cực. mạch cầu H l298 động cơ có điện áp từ 5V đến 35V. Ngoài ra module này có tích hợp một IC nguồn 7805 để tạo ra nguồn 5V để cung cấp cho các thiết bị khác.

http://bizweb.dktcdn.net/100/140/943/files/3-thong-so-ky-thuat.jpg?v=1505966482398

Điện áp điều khiển: +5 V ~ +35 V

Dòng tối đa cho mỗi cầu H là: 2A

Điện áp của tín hiệu điều khiển: +5 V ~ +7 V

Dòng của tín hiệu điều khiển: 0 ~ 36mA

Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃

Chức năng các chân của L298

- 4 chân INPUT: IN1, IN2, IN3, IN4 được nối lần lượt với các chân 5, 7, 10, 12 của L298. Đây là các chân nhận tín hiệu điều khiển.

- 4 chân OUTUT: OUT1, OUT2, OUT3, OUT4 (tương ứng với các chân INPUT) được nối với các chân 2, 3,13,14 của L298. Các chân này sẽ được nối với động cơ.

- Hai chân ENA và ENB dùng để điều khiển mạch cầu H trong L298. Nếu ở mức logic “1” (nối với nguồn 5V) cho phép mạch cầu H hoạt động, nếu ở mức logic “0” thì mạch cầu H không hoạt động

-Cách điều khiển chiều quay với L298:

- Khi ENA = 0: Động cơ không quay với mọi đầu vào.

- Khi ENA = 1:

L298N_table
