Module điều khiển động cơ TB6612
Module điều khiển động cơ TB6612
Module điều khiển động cơ TB6612

Module điều khiển động cơ TB6612

Mã SP: 381530
Module điều khiển động cơ bước TB6612 Module điều khiển động cơ bước TB6612 1A dùng để điều khiển hai động cơ DC hoặc một động cơ bước với dòng điện liên tục ở 1.2A (đạt đỉnh 3.2A). Hai tín hiệu ngõ...
65.000₫
Số lượng Đơn giá
1-4 65.000
5-19 55.000
20+ 40.000

Miễn phí vận chuyển Miễn phí vận chuyển

  • - Nội thành Hà Nội: với đơn hàng trên 200.000 đ (Khối lượng đơn hàng <500g)
  • - Toàn quốc: với đơn hàng trên 500.000đ (Khối lượng đơn hàng <500g)
  • Giao hàng tận nơi và
    nhanh chóng bởi Viettel Post.
  • Thu tiền tại nhà, đảm bảo
    an toàn.
  • Đổi trả hàng trong 3 ngày,
    thủ tục đơn giản.

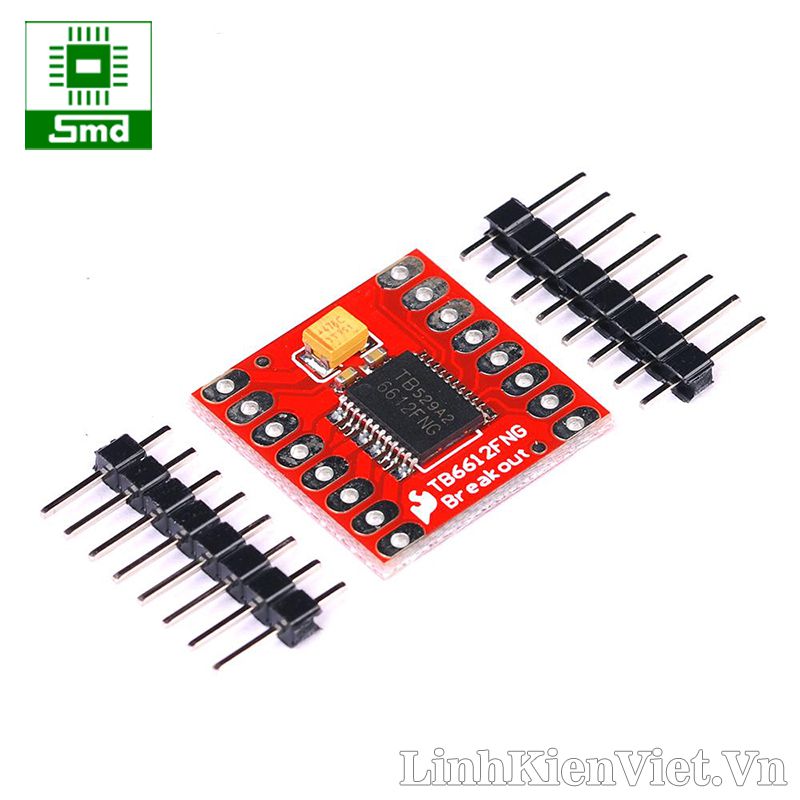

Module điều khiển động cơ bước TB6612

http://bizweb.dktcdn.net/100/140/943/files/2-tinh-nang-san-pham.jpg?v=1505966469050

Module điều khiển động cơ bước TB6612 1A dùng để điều khiển hai động cơ DC hoặc một động cơ bước với dòng điện liên tục ở 1.2A (đạt đỉnh 3.2A). Hai tín hiệu ngõ vào có thể sử dụng để điều khiển motor ở 4 chế độ khác nhau như quay thuận, quay ngược, hãm, stop. Hai motor có thể điều khiển riêng biệt, tốc độ mỗi motor được điều khiển qua tín hiệu PWM với tần số lên đến 100KHz.

http://bizweb.dktcdn.net/100/140/943/files/3-thong-so-ky-thuat.jpg?v=1505966482398

- Điện áp cung cấp: 2.7 ~ 5.5V DC.
- Driver hỗ trợ 2 cầu H có thể dùng cho hai động cơ DC hoặc một động cơ bước.
- Điện áp cung cấp cho motor: giới hạn ở mức 15V DC.
- Tần số hoạt động lên đến 100KHz.
- Dòng điện ngõ ra max: 3.2A cho mỗi cầu.
- Dòng ngõ ra liên tục: 1.2A cho mỗi cầu (có thể mắc song song để lên đến 2.4A).
- 4 chế độ điều khiển: quay thuận, quay ngược, hãm, stop.
- Bảo vệ quá nhiệt và quá áp.
- Tụ lọc ở cả 2 ngõ cấp nguồn.
- Bảo vệ chống ngược nguồn cấp cho motor.

http://bizweb.dktcdn.net/100/140/943/files/4-bo-san-pham-bao-gom-2cb385ea-b1bb-42fa-ba8d-c56fcddffa03.jpg?v=1505966542889

  1.  Module điều khiển động cơ TB6612

http://bizweb.dktcdn.net/100/140/943/files/5-thong-tin-bao-hanh.jpg?v=1505966553611

1. Cấp độ bảo hành: (xem thêm về cấp độ bảo hành của công ty tại đây)

2. Quy định riêng:

http://bizweb.dktcdn.net/100/140/943/files/6-thong-tin-lien-he.jpg?v=1505966602930

🔴 Công ty cổ phần điện tử SMD

📬 Địa chỉ: số 84 ngõ 132 đường Cầu Diễn – Minh Khai – Bắc Từ Liêm – HN.

☎️ Điện thoại cửa hàng: 0246 687 4969

☎️ Điện thoại bán hàng online: 0988 125 136

☎️ Điện thoại bán hàng thương mại: 0869 256 946

☎️  Điện thoại kỹ thuật:  02466537247

🔴 Zalo kỹ thuật: 0869256946

📧 Email: smdchip.vn@gmail.com

🌎 Website: http://linhkienviet.vn

🔴 Fanpage: https://www.facebook.com/smdchip.vn/

🔴 Group hỗ trợ: https://www.facebook.com/groups/linhkiendientusmd



http://bizweb.dktcdn.net/100/140/943/files/6-hinh-anh-san-pham.jpg?v=1505966572167



 Sơ đồ kết nối Module điều khiển động cơ bước TB6612 với vi điều khiển
