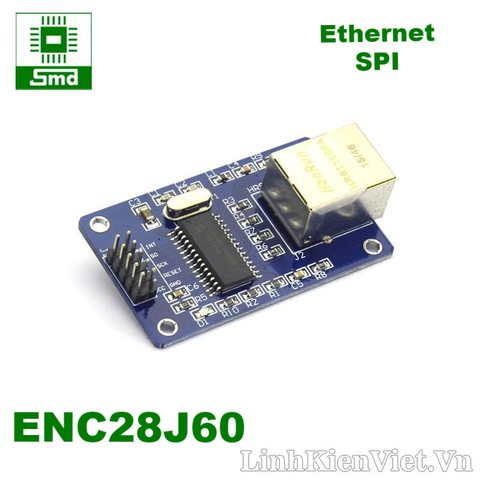

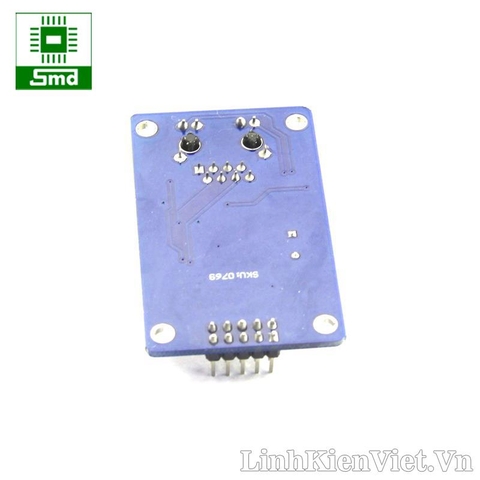

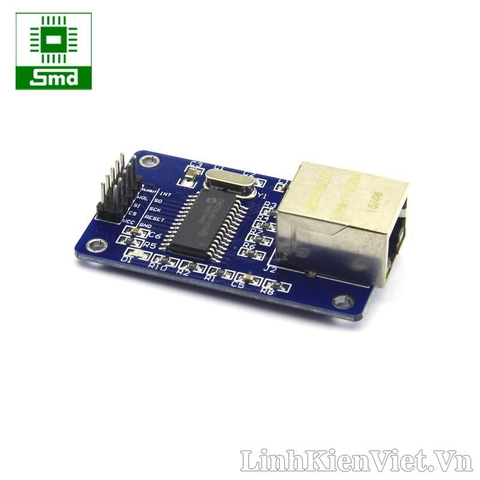

Module ethernet ENC28J60
Module Ethernet ENC28J60 sử dụng vi mạch điều khiển Ethernet Stand-Alone Microchip ENC28J60 mới với nhiều tính năng nhằm xử lý hầu hết các yêu cầu về giao thức mạng. Module kết nối trực tiếp tới hầu hết các vi điều khiển với một giao diện chuẩn giao tiếp SPI với tốc độ truyền lên đến 20MHz.
General: - IEEE 802.3 compatible Ethernet Controller - Integrated MAC and 10BASE-T PHY - 8 Kbyte Transmit/Receive Packet Dual Port Buffer SRAM - Programmable Automatic Retransmit on Collision - Programmable Padding and CRC Generation - Programmable Automatic Rejection of Erroneous Packets Buffer: - Configurable transmit/receive buffer size - Hardware managed circular receive FIFO - Byte-wide random and sequential access - Internal DMA for fast memory copying - Hardware assisted IP checksum calculation PHY: - Wave shaping output filter - Loopback mode MAC: - Support for Unicast, Multicast and Broadcast packets - Programmable pattern matching of up to 64 bytes within packet at user defined offset - Programmable wake-up on multiple packet formats, including Magic Packet®, Unicast, Multicast, Broadcast, specific packet match or any packet Packaging: - SOIC - SPDIP - SSOP - QFN (6x6 mm)
DATASHEET: http://ww1.microchip.com/downloads/en/DeviceDoc/39662c.pdf
- Sử dụng chip ENC28J60 Ethernet, SOP28 chân
- Giao diện SPI
- Đầu nối RJ45 HR911105A
- Sử dụng điện áp 3,3 V
- Tần số 25 Mhz
- Module ethernet ENC28J60
