Mô đun I2C Module Chuyển Đổi cho LCD1602 và LCD2004
Mô đun I2C Module Chuyển Đổi cho LCD1602 và LCD2004
Mô đun I2C Module Chuyển Đổi cho LCD1602 và LCD2004

Mô đun I2C Module Chuyển Đổi cho LCD1602 và LCD2004

Mã SP: 380160
Module I2C-LCD Phương pháp điều khiển LCD tiết kiệm I/O cho VĐK! Với các VĐK có số chân I/O hạn chế thì Module I2C-LCD là 1 phương án đơn giản khả...
25.000₫
Số lượng Đơn giá
1-4 25.000
5-19 24.000
20+ 23.000

Miễn phí vận chuyển Miễn phí vận chuyển

  • - Nội thành Hà Nội: với đơn hàng trên 200.000 đ (Khối lượng đơn hàng <500g)
  • - Toàn quốc: với đơn hàng trên 500.000đ (Khối lượng đơn hàng <500g)
  • Giao hàng tận nơi và
    nhanh chóng bởi Viettel Post.
  • Thu tiền tại nhà, đảm bảo
    an toàn.
  • Đổi trả hàng trong 3 ngày,
    thủ tục đơn giản.

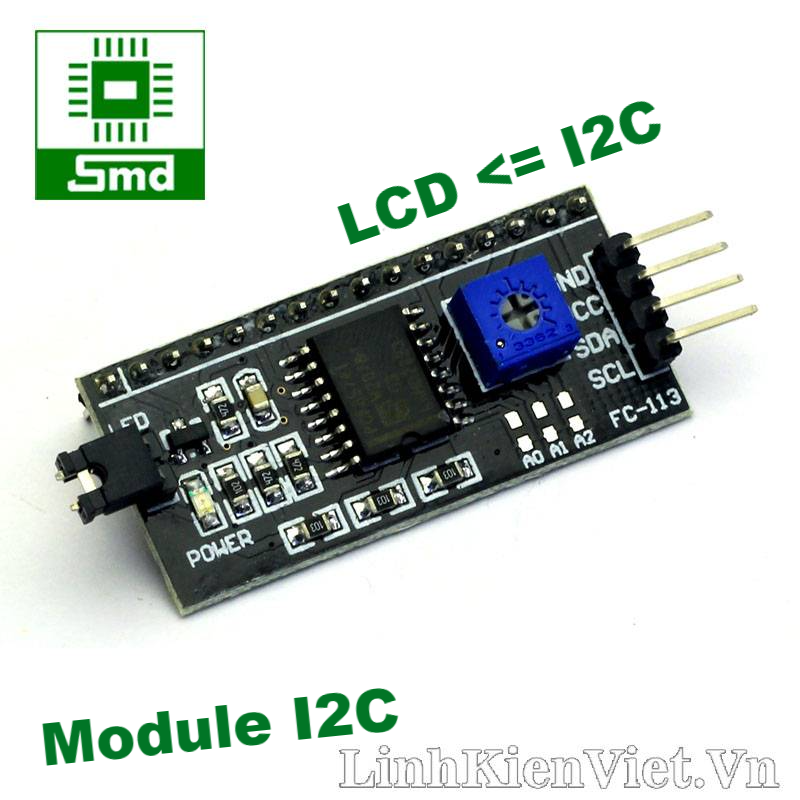

Module I2C-LCD

Phương pháp điều khiển LCD tiết kiệm I/O cho VĐK!

http://bizweb.dktcdn.net/100/140/943/files/2-tinh-nang-san-pham.jpg?v=1505966469050

Với các VĐK có số chân I/O hạn chế thì Module I2C-LCD là 1 phương án đơn giản khả thi.
http://bizweb.dktcdn.net/100/140/943/files/3-thong-so-ky-thuat.jpg?v=1505966482398

Power supply voltage: + 5V

Device address: 0x20

- Kích thước: 41.5mm(L)x19mm(W)x15.3mm(H)

- Trọng lượng: 5g.

- Điện áp hoạt động :2.5-6V

- Giao tiếp I2C

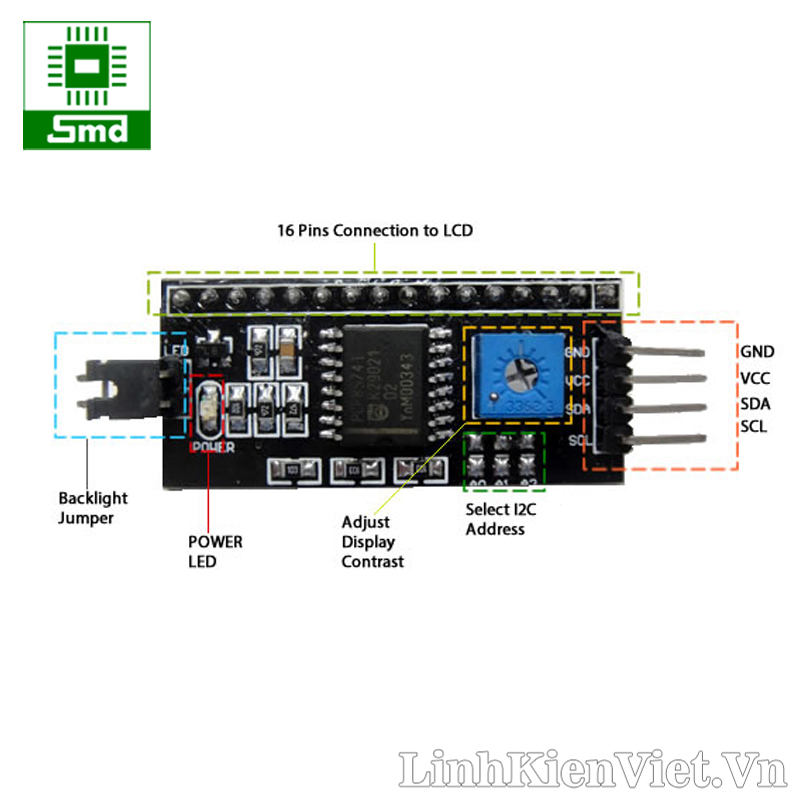

- Jump Chốt: Cung cấp đèn cho LCD hoặc ngắt

- Biến trở xoay độ tương phản cho LCD

Cách kết nối module I2C-LCD với LCD có driver HD74480( LCD 1602, 2004....):

Module I2C-LCD MCU
VCC VCC
GND GND
SDA SDA
SCL SCL

http://bizweb.dktcdn.net/100/140/943/files/4-bo-san-pham-bao-gom-2cb385ea-b1bb-42fa-ba8d-c56fcddffa03.jpg?v=1505966542889

  1.  Module I2C - LCD

http://bizweb.dktcdn.net/100/140/943/files/5-thong-tin-bao-hanh.jpg?v=1505966553611

1. Cấp độ bảo hành: (xem thêm về cấp độ bảo hành của công ty tại đây)

2. Quy định riêng:

http://bizweb.dktcdn.net/100/140/943/files/6-thong-tin-lien-he.jpg?v=1505966602930

🔴 Công ty cổ phần điện tử SMD

📬 Địa chỉ: số 84 ngõ 132 đường Cầu Diễn – Minh Khai – Bắc Từ Liêm – HN.

☎️ Điện thoại cửa hàng: 0246 687 4969

☎️ Điện thoại bán hàng online: 0988 125 136

☎️ Điện thoại bán hàng thương mại: 0869 256 946

☎️  Điện thoại kỹ thuật:  02466537247

🔴 Zalo kỹ thuật: 0869256946

📧 Email: smdchip.vn@gmail.com

🌎 Website: http://linhkienviet.vn

🔴 Fanpage: https://www.facebook.com/smdchip.vn/

🔴 Group hỗ trợ: https://www.facebook.com/groups/linhkiendientusmd



http://bizweb.dktcdn.net/100/140/943/files/6-hinh-anh-san-pham.jpg?v=1505966572167


Các bạn có thể sử dụng module I2C-LCD với các lcd như:

1. LCD1602 Xanh lá (Green)

2. LCD2004 Xanh dương (Blue)

3. LCD1602 Xanh dương (Blue)
