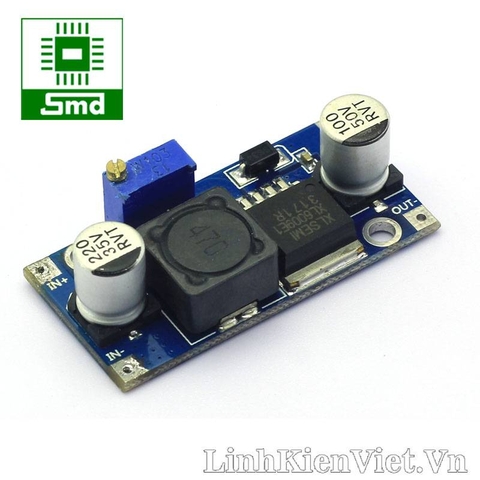

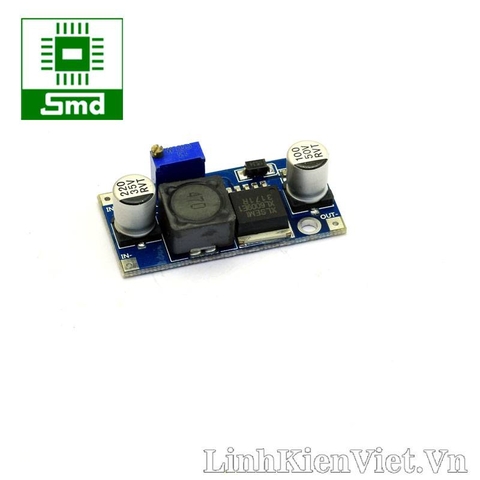

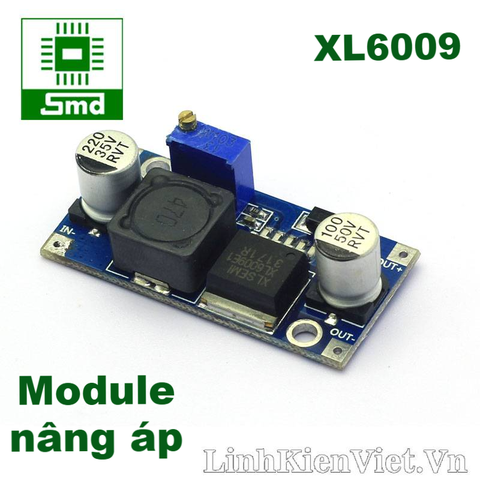

Module nâng áp DC-DC XL6009
Module nâng áp DC-DC XL6009
Module nâng áp DC-DC XL6009
Module nâng áp DC-DC XL6009
Module nâng áp DC-DC XL6009

Module nâng áp DC-DC XL6009

Mã SP: 380440
Module nâng áp DC-DC XL6009 Mạch tăng áp DC XL6009 được sử dụng để tăng điện áp DC, hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A, là sự...
30.000₫
Số lượng Đơn giá
1-4 30.000
5-19 28.000
20+ 25.000

Miễn phí vận chuyển Miễn phí vận chuyển

  • - Nội thành Hà Nội: với đơn hàng trên 200.000 đ (Khối lượng đơn hàng <500g)
  • - Toàn quốc: với đơn hàng trên 500.000đ (Khối lượng đơn hàng <500g)
  • Giao hàng tận nơi và
    nhanh chóng bởi Viettel Post.
  • Thu tiền tại nhà, đảm bảo
    an toàn.
  • Đổi trả hàng trong 3 ngày,
    thủ tục đơn giản.

 Module nâng áp DC-DC XL6009



http://bizweb.dktcdn.net/100/140/943/files/2-tinh-nang-san-pham.jpg?v=1505966469050

Mạch tăng áp DC XL6009 được sử dụng để tăng điện áp DC, hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A, là sự lựa chọn phù hợp cho các ứng dụng tăng áp.

6009  is a 4A switching current performance boost ( BOOST ) module. The module uses the second generation of high-frequency switching technology XL6009E1 core chip, performance than the first generation technology LM2577. XL6009 boost module at a lower cost, superior performance, LM2577 module is about to be eliminated.

http://bizweb.dktcdn.net/100/140/943/files/3-thong-so-ky-thuat.jpg?v=1505966482398

- Mạch Boost DC To DC ( Mạch Nâng Áp ).

- IC: XL 6009.

- Điện Áp In: 3 - 32V DC.

- Out: 5 - 35V DC

- Dòng Out : Max 4A ( Hoạt động ổn định ở 2,5A ). ( Module không có bảo vệ chống ngược áp và ngắn mạch nên quý khách lưu ý khi cấp nguồn đúng chiều).

- Tần Số: 400KHz. - Điều chỉnh điện áp ra bằng biến trở.

- Kích Thước: 43x21x14mm.

- Điện áp đầu vào < Điện áp ra khoảng 2v module hoạt động ổn định.

- Công suất vào bằng công suất ra nên lưu ý khi tính công suất.

* Ví Dụ: Bạn cần sử dụng đầu ra là 12v 2A, có điện áp vào là 5v Vậy dòng váo tối thiểu sẽ là: Iin= 12*2/5=4.8A

Size: 43mm * 21mm * 14mm (length * width * height)

IN-IN + input positive and negative input!

OUT-OUT + output positive and negative output

Sample test comparison reference:

Input 5V Output 12V 0.8A 9.6W

Input 7.4V Output 12V 1.5A 18W

Input 12V Output 15V 2A 30W

Input 12V Output 16V 2A 32W

Input 12V Output 18V 1.6A 28.8W

Input 12V Output 19V 1.5A 28.5W

Input 12V Output 24V 1 A 24W

Input 3V output 12V 0.4A 4.8W

http://bizweb.dktcdn.net/100/140/943/files/4-bo-san-pham-bao-gom-2cb385ea-b1bb-42fa-ba8d-c56fcddffa03.jpg?v=1505966542889

  1.  Module nâng áp DC-DC XL6009
