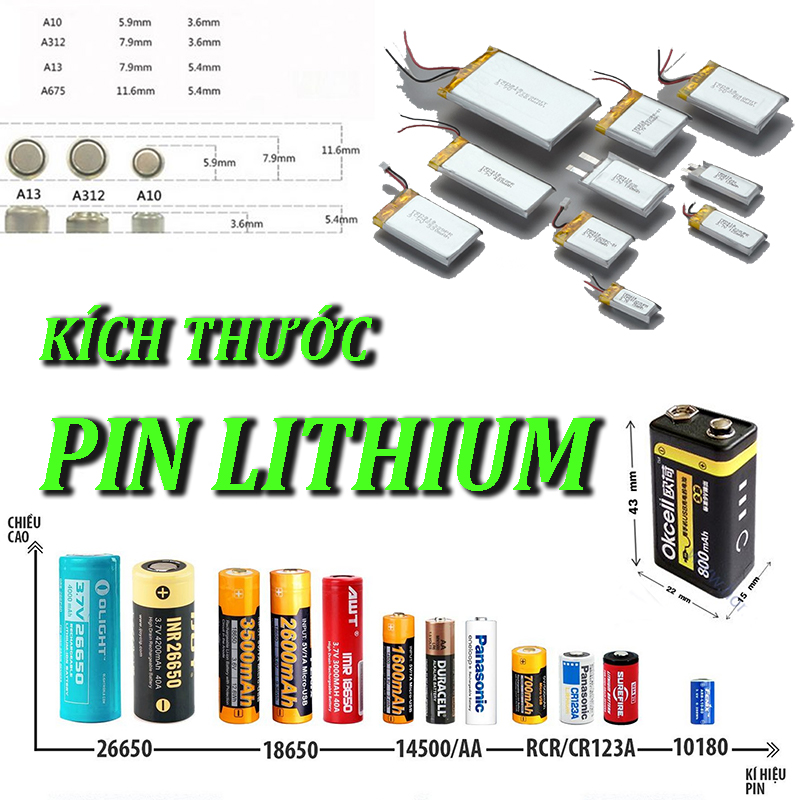

Ngoài điện áp, dòng sạc xả và số chu kì sạc xả của một viên pin, Kích thước của một viên pin lithium cũng là yếu tố quan trọng khi lựa chọn một nguồn pin cho thiết bị.

Thông thường, kích thước Pin Lithium được thể hiện ngay ở tên gọi của chúng.

PIN CÓ DẠNG HÌNH TRỤ, TRÒN:

Kích thước của pin nằm trong tên hoặc được in lên thân pin, có dạng: XXYY, trong đó:

- XX: Kích thước đường kính đáy, đơn vị tính: mm

- YY: Chiều cao hình trụ: Chia số này cho 10 sẽ được kích thước tính theo mm

VÍ DỤ:

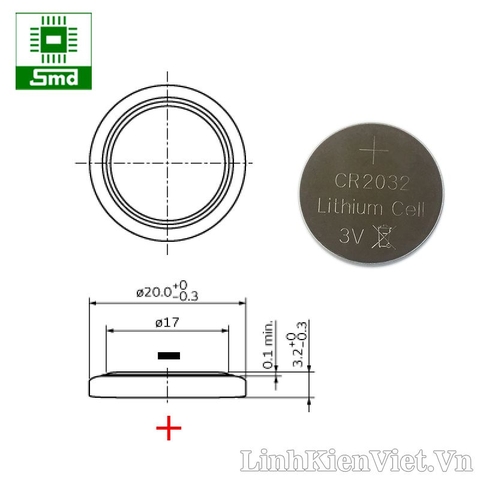

Pin Lithium CR2032 (Pin cúc áo): đường kính 20mm (XX=20) và dày 3.2mm (YY=32).

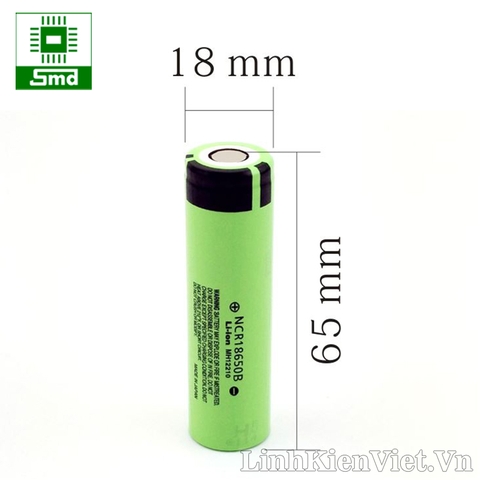

Pin Lithium 18650 rất phổ biến: 18mm đường kính (XX=18) và 65.0mm chiều dài (YY=650).

PIN CÓ DẠNG HÌNH HỘP CHỮ NHẬT:

Kích thước của pin nằm trong tên hoặc được in lên thân pin, có dạng: XXYYZZ, trong đó:

- XX: Kích thước cạnh nhỏ nhất (Độ dày): Chia số này cho 10 sẽ được độ dày tính theo mm

- YY: Kích thước cạnh thứ 2 (Chiều rộng), đơn vị tính: mm

- ZZ: Kích thước cạnh thứ 3 (Chiều dài), đơn vị tính: mm

VÍ DỤ:

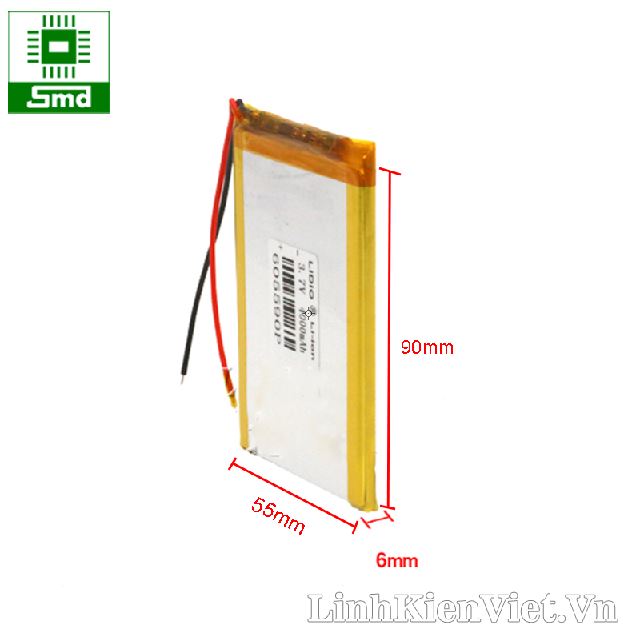

Pin Lithium 605590: dày 6mm (XX=60), rộng 55mm (YY=55) và dài 90mm (ZZ=90)

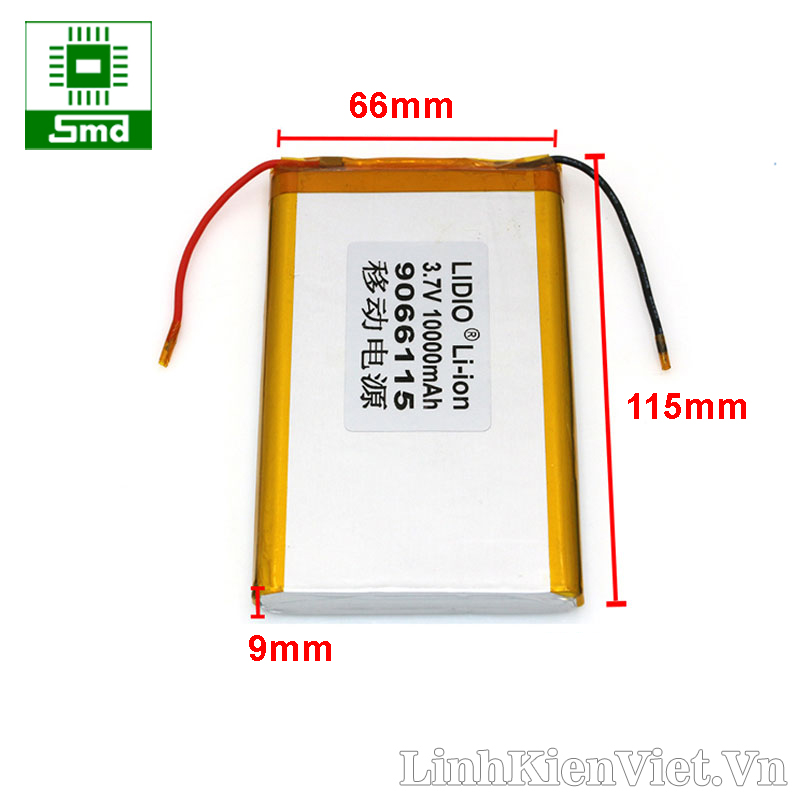

Pin Lithium 9066115: dày 9mm (XX=90), rộng 66mm (YY=66) và dài 115mm (ZZZ=115)

Vừa rồi mình đã chia sẻ với các bạn về cách xác định kích thước của một viên pin dựa vào tên của viên pin đó. Các bạn có ý kiến đóng góp với mình vui lòng đóng góp tại Group: Hỗ trợ SMD

- Luc Hoang -
