Module điều khiển động cơ TB6600 4.5A

Mã SP: 382130
Module điều khiển động cơ TB6600 4.5A Module điều khiển động cơ TB6600 4.5A chuyên điều khiển động cơ bước với nhiều tính năng vượt trội...
165.000₫ 180.000₫
Số lượng Đơn giá
1-4 180.000
5-19 175.000
20+ 165.000

Miễn phí vận chuyển Miễn phí vận chuyển

  • - Nội thành Hà Nội: với đơn hàng trên 200.000 đ (Khối lượng đơn hàng <500g)
  • - Toàn quốc: với đơn hàng trên 500.000đ (Khối lượng đơn hàng <500g)
  • Giao hàng tận nơi và
    nhanh chóng bởi Viettel Post.
  • Thu tiền tại nhà, đảm bảo
    an toàn.
  • Đổi trả hàng trong 3 ngày,
    thủ tục đơn giản.

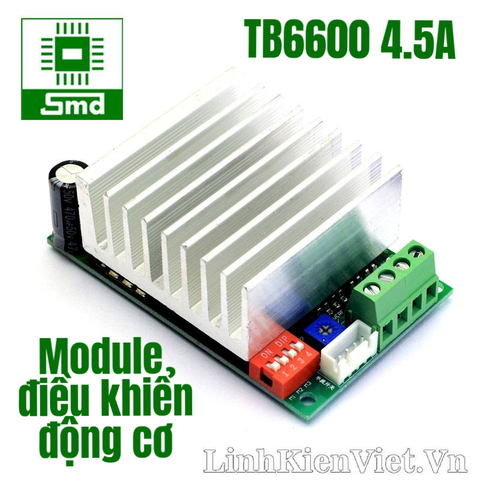

Module điều khiển động cơ TB6600 4.5A



http://bizweb.dktcdn.net/100/140/943/files/2-tinh-nang-san-pham.jpg?v=1505966469050

Module điều khiển động cơ TB6600 4.5A chuyên điều khiển động cơ bước với nhiều tính năng vượt trội như bảo vệ quá dòng , tự ngắt khi điện áp thấp và nhiệt độ cao.

http://bizweb.dktcdn.net/100/140/943/files/3-thong-so-ky-thuat.jpg?v=1505966482398

-- Điện áp hoạt động: 10V - 45V ( Khuyên dùng ở 32V hoặc 24V)
-- Sử dụng ic: 6N137 tốc độ cao không gấy trượt bước
-- Chip điều khiển: TB6600 công suất cao, có khả năng tự ngắt khi điện áp thấp, nhiệt độ cao, bảo vệ quá dòng và ngắn mạch
-- Dòng ra: 4.5A
-- Điều khiển: full bước, 1/2, 1/4, 1/8, 1/16 bước.
-- Dài: 82mm Rộng: 52mm Cao: 30mm
-- A+ và A -: Nối vào cặp cuộn dây của động cơ bước
-- B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
-- PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
-- PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
-- DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
-- DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
-- ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
-- Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

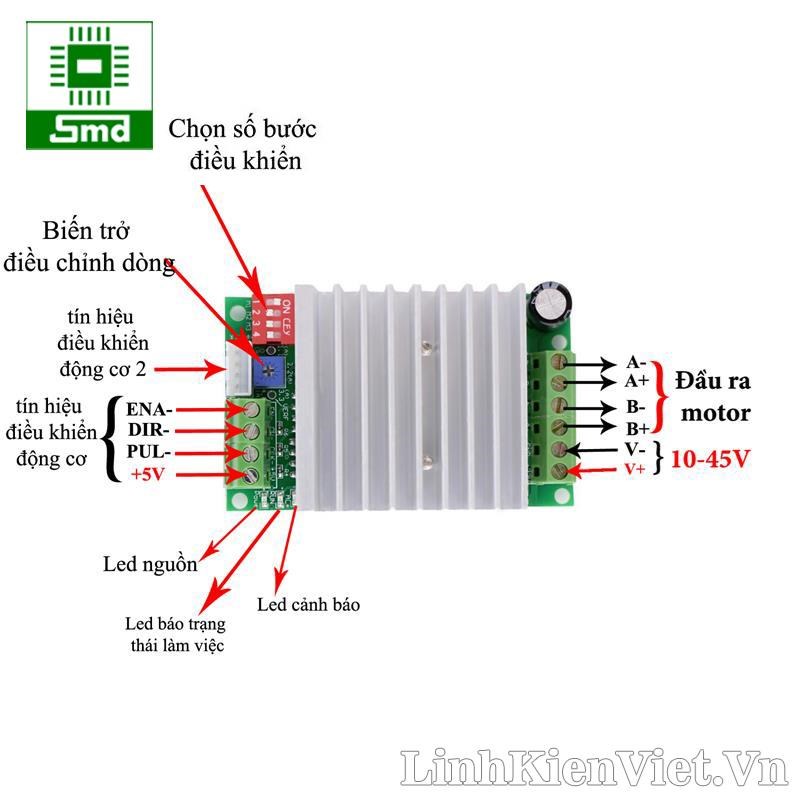

Sơ đồ đấu nối Module điều khiển động cơ TB6600 4.5A:

sơ đồ chân Module điều khiển động cơ TB6600 4.5A

http://bizweb.dktcdn.net/100/140/943/files/4-bo-san-pham-bao-gom-2cb385ea-b1bb-42fa-ba8d-c56fcddffa03.jpg?v=1505966542889

  1.  Module điều khiển động cơ TB6600 4.5A

http://bizweb.dktcdn.net/100/140/943/files/5-thong-tin-bao-hanh.jpg?v=1505966553611

1. Cấp độ bảo hành: (xem thêm về cấp độ bảo hành của công ty tại đây)

2. Quy định riêng:

http://bizweb.dktcdn.net/100/140/943/files/6-thong-tin-lien-he.jpg?v=1505966602930

🔴 Công ty cổ phần điện tử SMD

📬 Địa chỉ: số 84 ngõ 132 đường Cầu Diễn – Minh Khai – Bắc Từ Liêm – HN.

☎️ Điện thoại cửa hàng: 0246 687 4969

☎️ Điện thoại bán hàng online: 0988 125 136

☎️ Điện thoại bán hàng thương mại: 0869 256 946

☎️  Điện thoại kỹ thuật:  02466537247

🔴 Zalo kỹ thuật: 0869256946

📧 Email: smdchip.vn@gmail.com

🌎 Website: http://linhkienviet.vn

🔴 Fanpage: https://www.facebook.com/smdchip.vn/

🔴 Group hỗ trợ: https://www.facebook.com/groups/linhkiendientusmd



http://bizweb.dktcdn.net/100/140/943/files/6-hinh-anh-san-pham.jpg?v=1505966572167

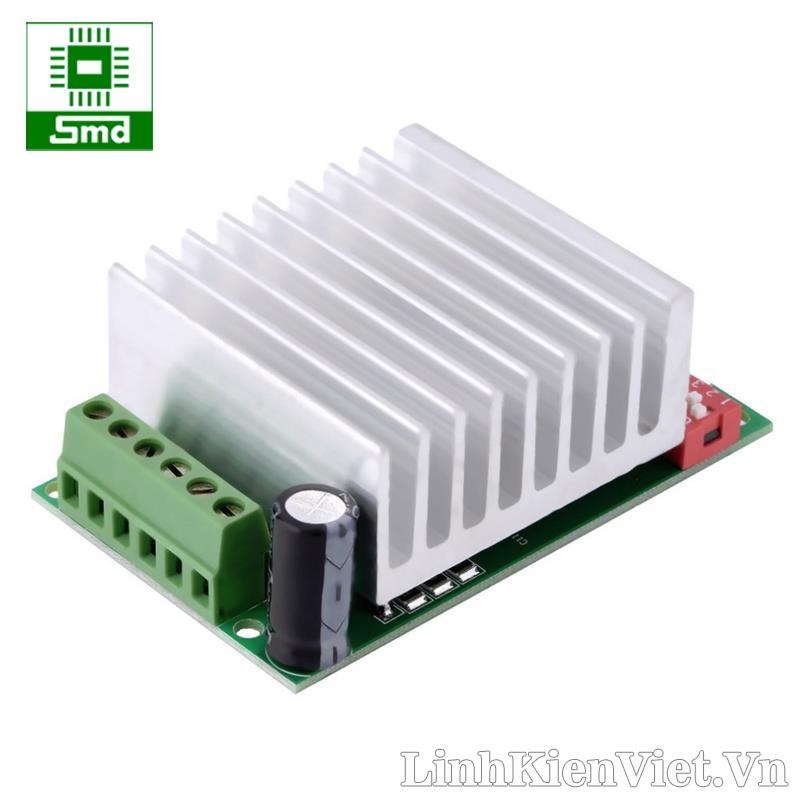

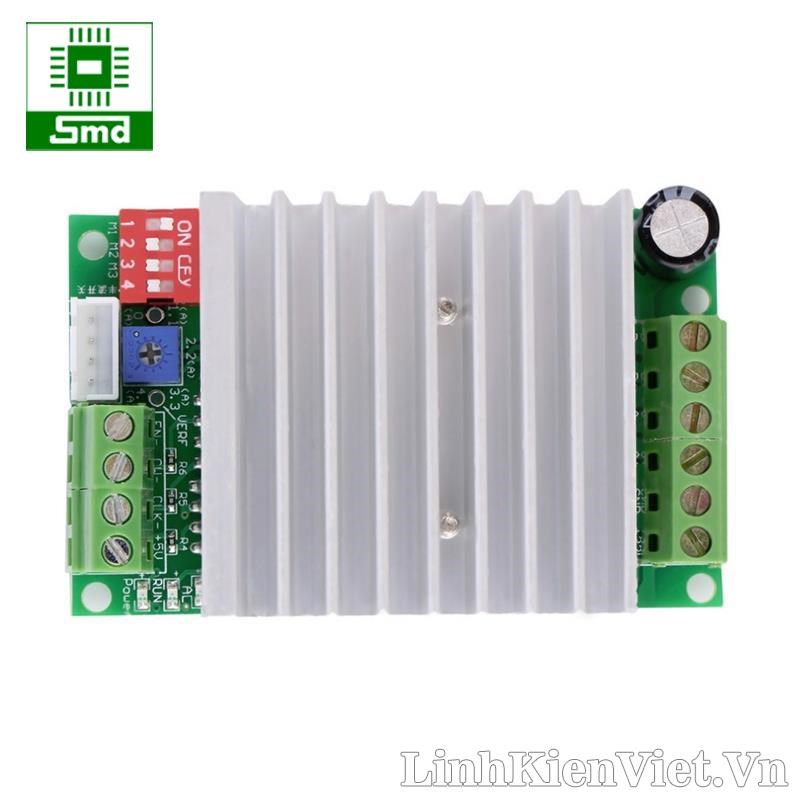

mặt trước Module điều khiển động cơ TB6600 4.5AModule điều khiển động cơ TB6600 4.5A chất lượng tốtModule điều khiển động cơ TB6600 4.5A giá cả hợp lýđiều khiển động cơ bước 4 dâymicrostep driver m6600
