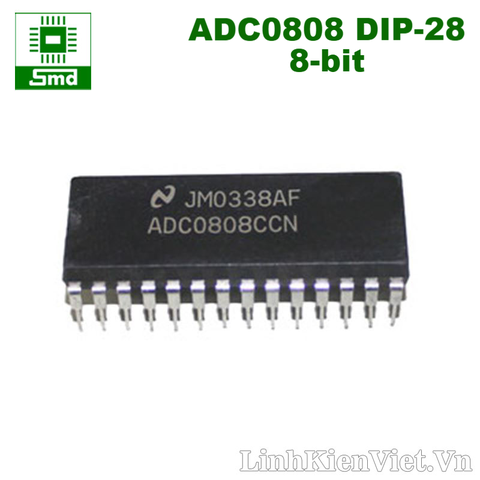

ADC0808 DIP-28
IC ADC0808 là một vi mạch tích hợp có chức năng chuyển đổi tín hiệu tương tự sang kỹ thuật số (Analog to Digital Converters), độ phân giải của bộ ADC là 8bit tức nó sẽ chuyển đổi tín hiệu điện tương tự sang 256 mức điện áp so với Vref cấp vào bộ chuyển đổi. Các bạn có thể xem datasheet của nó trong tệp đính kèm.
DATASHEET: ADC0808
1, Kiểu chân: DIP28
2, Độ rộng: 8bit
3, Công suất: 1000mW tối đa
4, Điện áp: 5VDC to 15VDC
5, Thời gian chuyển đổi: 100us;
6, Dải nhiệt độ: -65C to 150C
7, Điện áp ở mọi chân: GND to Vcc
a) Sơ đồ chân:
Ý nghĩa các chân:
- Các chân từ IN0-IN7 là ngõ vào analog.
- Vref+/Vref- là chân cấp áp so sánh.
- ALE là chân cho phép giao tiếp
- Từ 2ˆ-1 đến 2ˆ-8 là các ngõ ra song song 8bit
- START là chân cho phép chuyển đổi
- EOC là chân báo quá trình chuyển đổi hoàn tất, kiểu dạng cờ ngắt
- ADD A, ADD B, ADD C là 3bit địa chỉ chọn kênh đầu vào từ IN0-IN7
- VCC, GND là chân cấp nguồn dương 5V và nguồn âm (Mass)
- CLOCK là chân cấp xung đồng hồ cho IC hoạt động, tốc độ lấy mẫu và chuyển đổi phụ thuộc vào cái này, tối đa 640khz
- OUTPUT ENABLE (OE) là chân báo cho IC xuất data ra Port để vi điều khiển lấy đi.
- ADC0808 DIP-28
