Mạch chỉnh âm sắc 3 band nguồn đơn V2
* Lưu ý sản phẩm hiện tại đã có một số nâng cấp so với sản phẩm trong video.
Mạch chỉnh âm sắc 3 band nguồn đơn V2 có chức năng chỉnh âm sắc (equalizer) cho nguồn âm trước khi đưa vào bộ khuếch đại công suất (amplifier). Giúp âm thanh trầm bổng (bass - treble) theo ý người sử dụng.
Mạch sử dụng nguồn đơn tiện lợi.

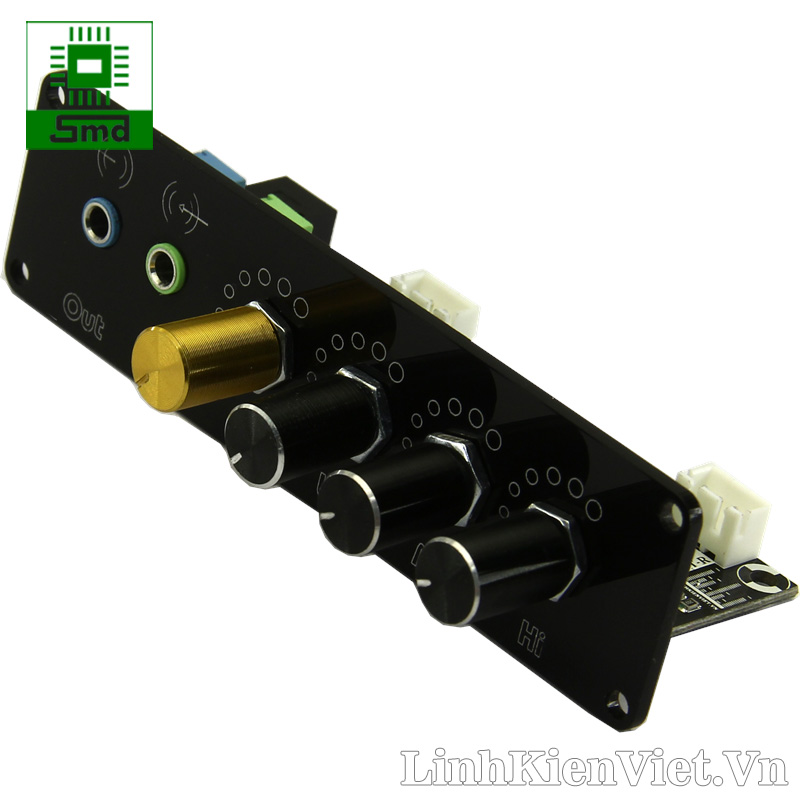

Thiết kế hiện đại với mặt mica được in thông tin sắc nét + núm vặn nhôm sang trọng.
Đa dạng lựa chọn cấp nguồn và cấp tín hiệu.
- Nguồn cấp: DC 8~28V

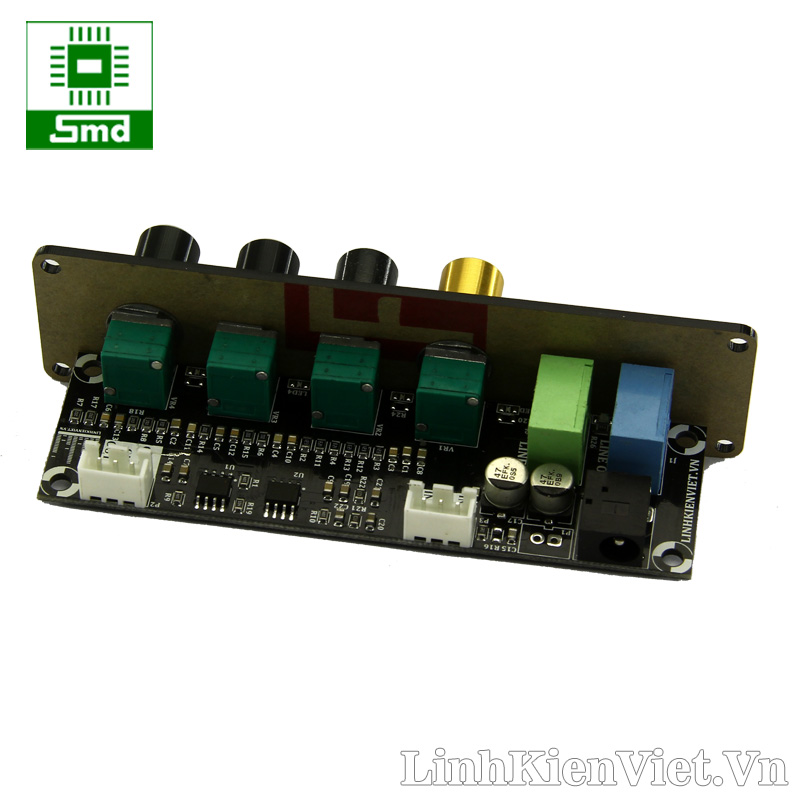

- Tín hiệu âm thanh cấp qua cổng audio 3.5mm hoặc jack XH2.54-3p (Lưu ý khi cắm jack 3.5 thì tín hiệu ở jack XH2.54 sẽ được ngắt khỏi mạch)
- Tín hiệu ra có 2 lựa chọn: Jack 3.5mm hoặc jack XH2.54-3p (2 đầu ra tương đương nhau)

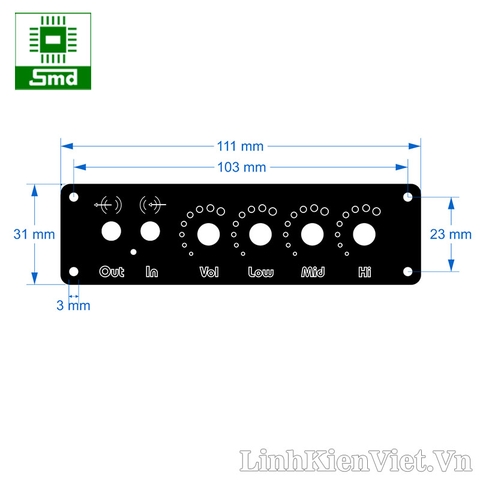

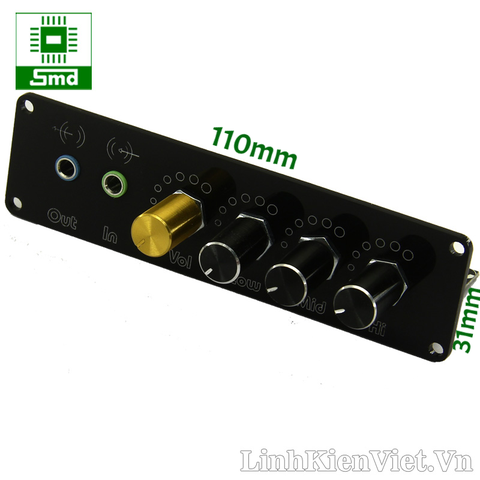

- Kích thước: 110x31mm (mặt mica)
103x23mm (mạch)
HƯỚNG DẪN ĐẤU NỐI
MỘT SỐ VẤN ĐỀ THƯỜNG GẶP
| Vấn đề |
Cách xử lý |
| 1: Đấu nối đủ, đúng nhưng âm thanh bị sôi, rè |
- Thay đổi nguồn cấp cho mạch âm sắc:
+ Nên dùng nguồn biến áp chỉnh lưu diode
+ Hoặc dùng nguồn Acquy/Pin
+ Nếu dùng nguồn xung cần nguồn chất lượng cao (sạc laptop,...) |
| 2: Mạch này nối thẳng ra loa có được không? |
Không. Đọc kĩ HDSD "chỉnh âm sắc (equalizer) cho nguồn âm trước khi đưa vào bộ khuếch đại công suất (amplifier)" |
| |
|
| |
|
| |
|
- 1x Mạch chỉnh âm sắc 3 band nguồn đơn V2
- 1x Mặt mica đã cắt, khắc sẵn
- 4x Bộ núm vặn nhôm + đai ốc
