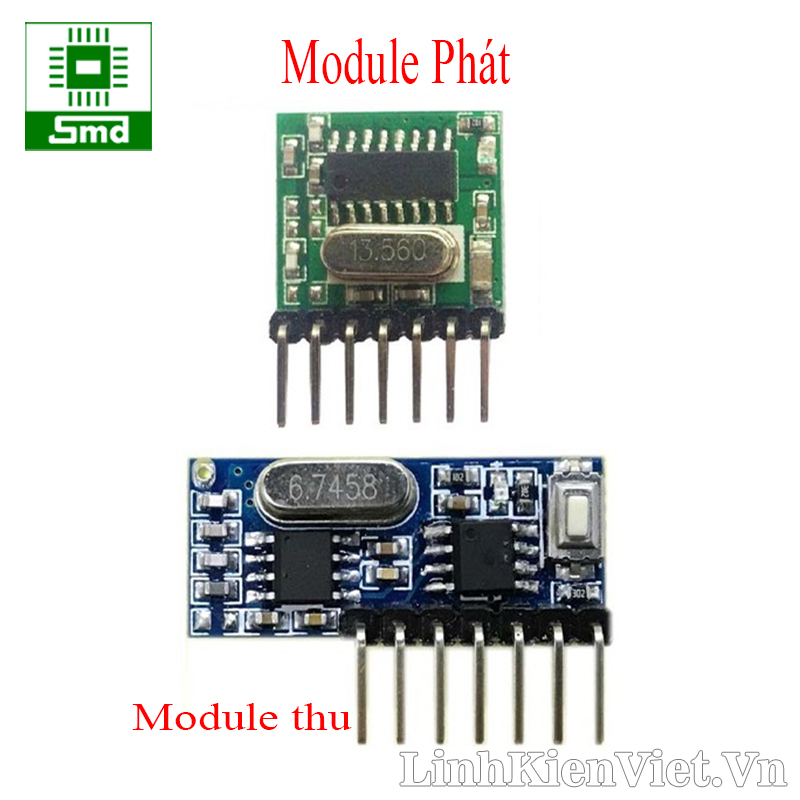

Bộ thu phát RF433 EV1527 RX480-4CH-A

Bộ thu phát RF433 EV1527 RX480-4CH-A

Module thu RX480R-4

1. Điện áp làm việc: DC3.3 ~ 5V
2. Dòng điện: ≤5mA
3. Tần số làm việc: 433MHz
4. Độ nhạy: -108dB
5. Khoảng cách thu: 150m
6. Dải tần số: ± 0.2MHz
7. Nhiệt độ làm việc : -25 ~ 75 độ C

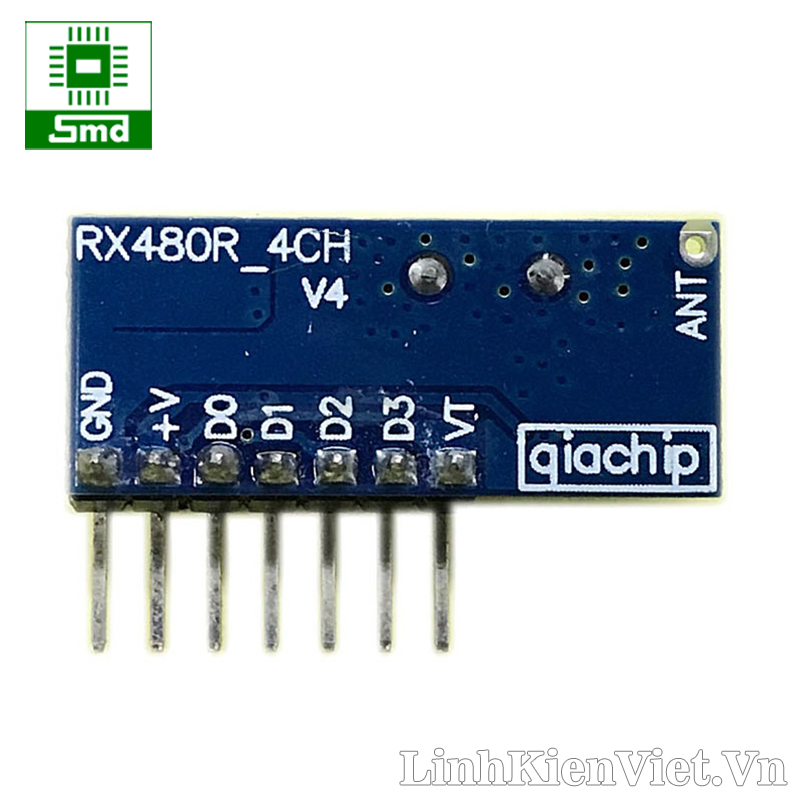

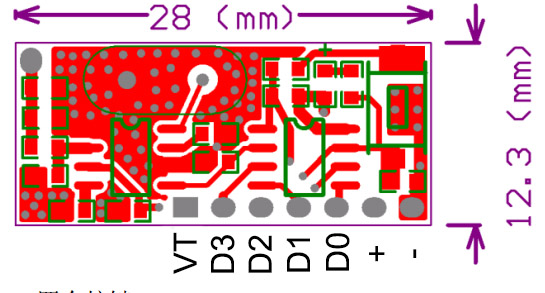

8. Chân kết nối:
   • GND : Nối đất
   • V : 3.3~5V DC
   • D0: Dữ liệu đầu ra
   • D1: Dữ liệu đầu ra
   • D2: Dữ liệu đầu ra
   • D3: Dữ liệu đầu ra
   • VT: Đầu ra

+ Hoạt động:

1. Xóa dữ liệu tồn tại: Nhấn nút mã học 8 lần, đèn LED nhấp nháy 7 lần, OK.
2. Học mã từ xa: bấm phím khóa học một lần, bật đèn LED, vào chế độ học, sau đó nhấn nút điều khiển từ xa, báo hiệu ba lần bằng chỉ thị LED thông báo về việc học từ xa thành công.
3. Kiểm tra: sau khi hoạt động trên, bảng thu có thể được điều khiển bởi các điều khiển từ xa khác

• Module phát TX118S

1. Công suất phát: 11dbm
2. Khoảng cách: 200m
3. Dòng phát thải: 10mA
4. Dòng chờ: < 3uA
5. Độ lệch truyền: +/- 7.5KHz
6. Điều chỉnh điện áp: ASK
7. Điện áp hoạt động: DC 3V-18V
8. Tùy chỉnh mã đặc biệt: Lựa chọn cố định mã hóa loại: PT2262 / EV1527 / HT6P20B
9. Dữ liệu chính: A, B, C, D nhóm 4 đầu vào có thể được kết hợp thành 15 nhóm. Dòng nghỉ: < 3uA
10. Mỗi module có mã địa chỉ ID duy nhất.
11. Tất cả các module K1-K4 bốn mã chính là như nhau.

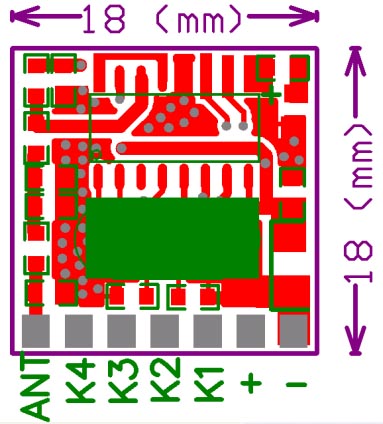

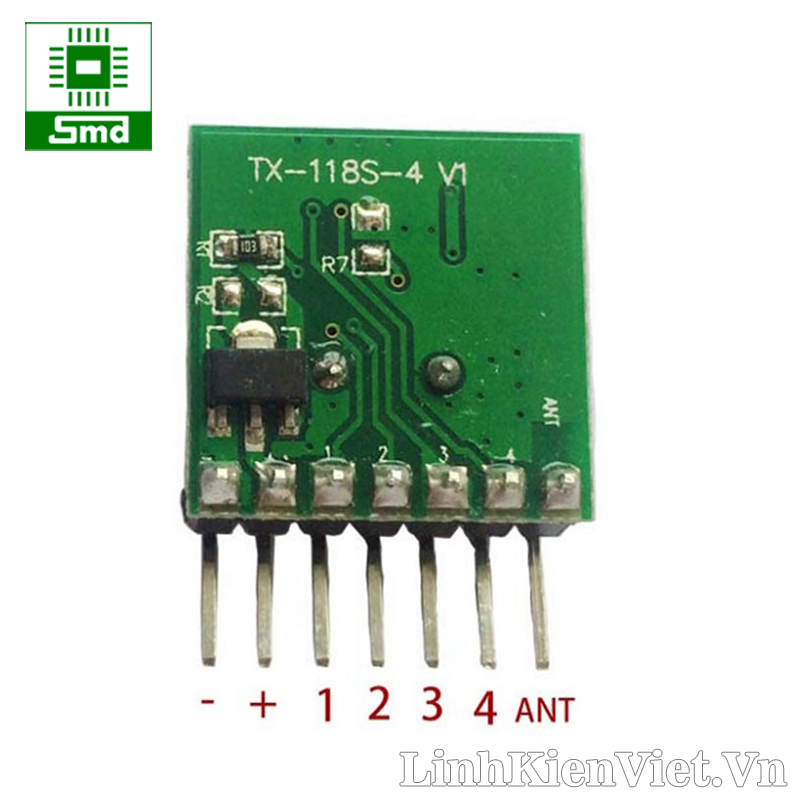

+ Chân kết nối:

+ Nguồn âm: GND

+ Nguồn điện dương, DC 3-18V

K1: Các phím nhập bên ngoài, ngắn đến đầu đất truyền dữ liệu đến 1, nút A trên bộ điều khiển từ xa.

K2: các phím đầu vào bên ngoài, ngắn đến mặt đất 2 bắt đầu truyền dữ liệu, tương đương nút điều khiển từ xa B.

K3: các phím đầu vào bên ngoài, ngắn đến mặt đất bắt đầu truyền dữ liệu 3, tương đương với phím C trên điều khiển từ xa.

K4: Phím vào bên ngoài, ngắn đến mặt đất 4 bắt đầu truyền dữ liệu, tương đương với các phím điều khiển từ xa D.

ANT: truyền ăng-ten
