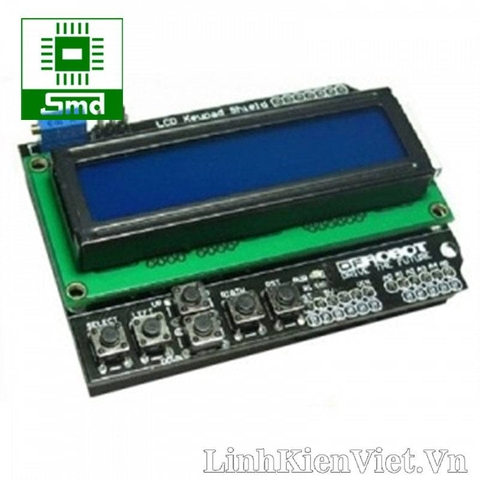

LCD 1602 - Keyboard Arduino shied
-
Điện áp hoạt động: 5V
-
Sử dụng thư viện LCD 4 bit
-
Điều chỉnh độ sáng đèn nền qua biến trở
-
Sử dụng chân 4,5,6,7,8,9,10 và chân A0 của arduino để kết nối với lcd
-
Không cần sử dụng chân 10 khi lcd đã kết nối
-
| Pin |
Function |
| Analog 0 |
Button (select, up, right, down and left) |
| Digital 4 |
DB4 |
| Digital 5 |
DB5 |
| Digital 6 |
DB6 |
| Digital 7 |
DB7 |
| Digital 8 |
RS (Data or Signal Display Selection) |
| Digital 9 |
Enable |
| Digital 10 |
Backlit Control |
- LCD 1602 - Keyboard Arduino shied
