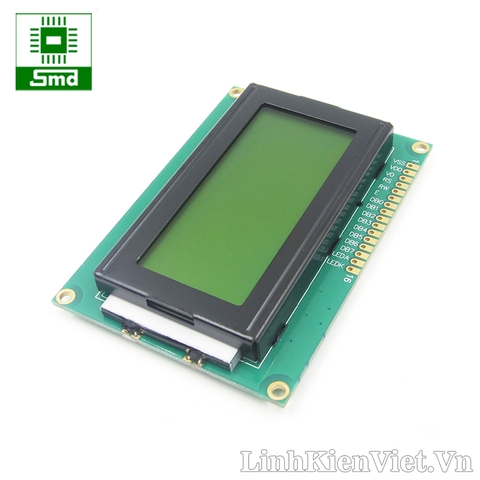

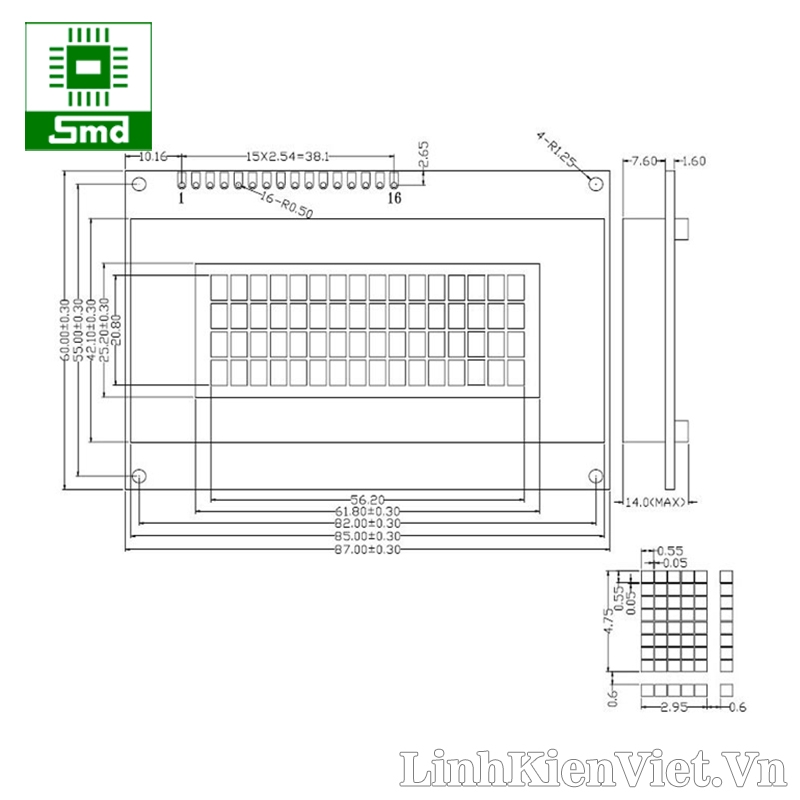

LCD 1604 Xanh lá
- Dùng để hiển thị
- Dùng trong mạch điều khiển
- Chữ đèn lền xanh lá
- 16 ký tự/ 4 dòng
| PIN NO. |
KÝ HIỆU |
SỰ MIÊU TẢ |
CHỨC NĂNG |
| 1 |
VSS |
mass |
0V (GND) |
| 2 |
VCC |
Nguồn cấp |
+ 5V |
| 3 |
VEE |
Điều chỉnh độ tương phản LCD |
|
| 4 |
RS |
Dữ liệu |
RS = 0
RS = 1 |
| 5 |
R / W |
Lựa chọn đọc / ghi |
R / W = 0: Ghi
R / W = 1: Đọc |
| 6 |
E |
Bật tín hiệu |
|
| 7 |
DB0 |
Dữ liệu đầu vào / đầu ra dòng |
8 BIT: DB0-DB7 |
| 8 |
DB1 |
| 9 |
DB2 |
| 10 |
DB3 |
| 11 |
DB4 |
| 12 |
DB5 |
| 13 |
DB6 |
| 14 |
DB7 |
| 15 |
LED + |
Điện áp cung cấp cho LED + |
+ 5V |
| 16 |
LED- |
Cung cấp điện áp cho LED- |
0V |
- LCD 1604 Xanh lá
