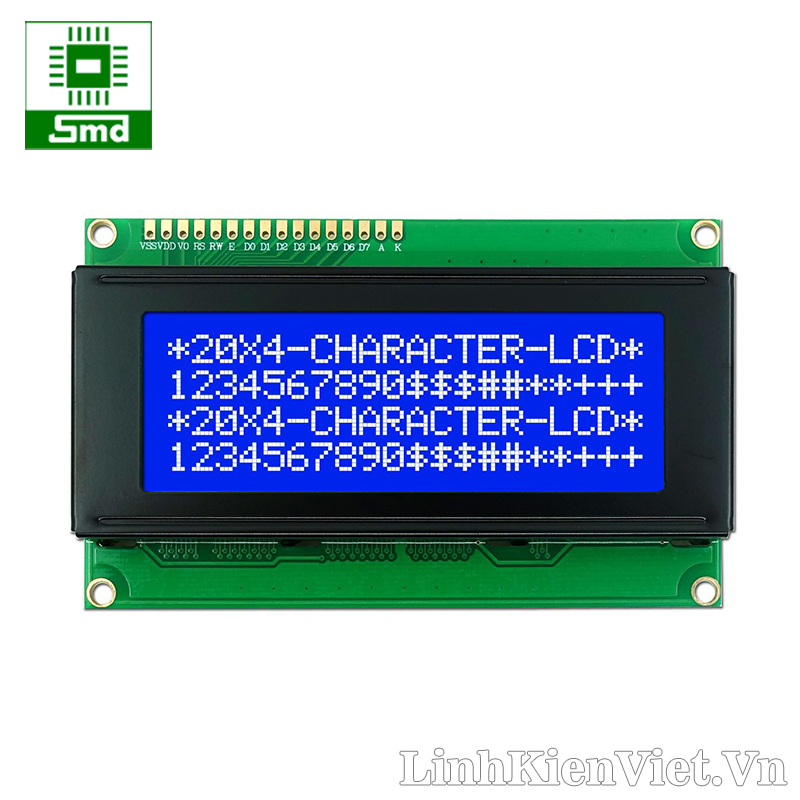

LCD 2004 Xanh dương (Blue)
![](//bizweb.dktcdn.net/100/140/943/products/2004-3-copy.jpg?v=1542959356570)
![](http://bizweb.dktcdn.net/100/140/943/files/2-tinh-nang-san-pham.jpg?v=1505966469050)
![](http://bizweb.dktcdn.net/100/140/943/files/3-thong-so-ky-thuat.jpg?v=1505966482398)
- Điện áp hoạt động là 5 V.

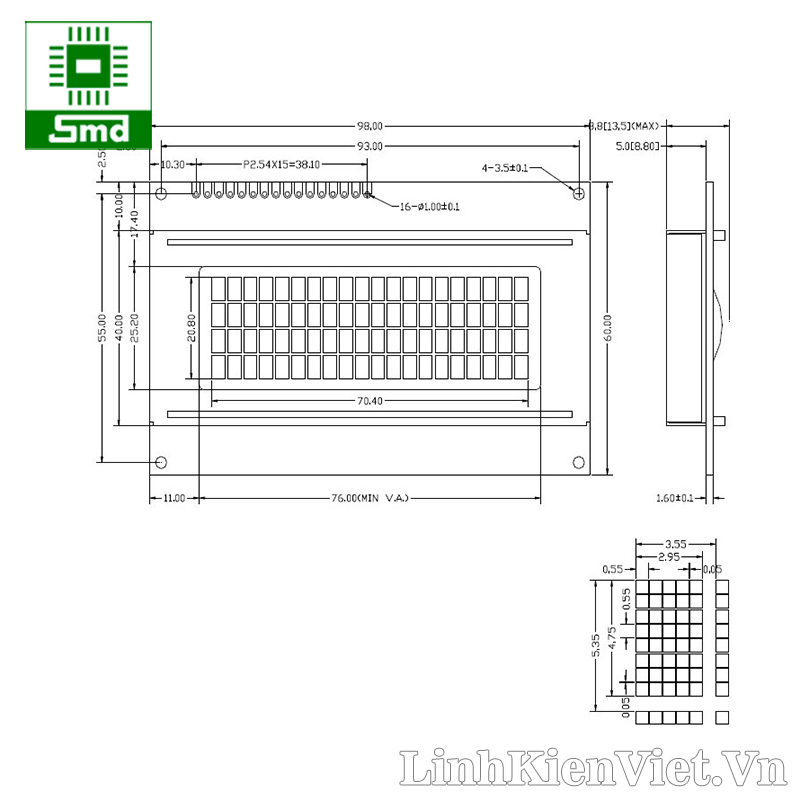

- Kích thước: 98 x 60 x 13.5 mm
- Chữ trắng, nền xanh dương
- Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.

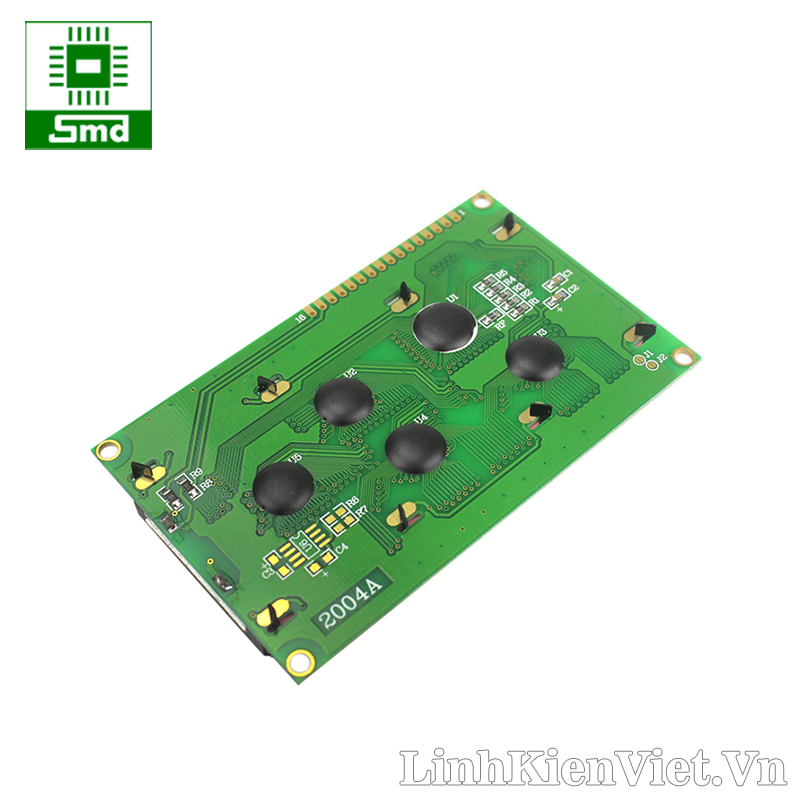

- Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
- Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
- Có thể được điều khiển với 6 dây tín hiệu
Chân |
Ký hiệu |
Mô tả |
Giá trị |
1 |
VSS |
GND |
0V |
2 |
VCC |
|
5V |
3 |
VEE |
Độ tương phản |
|
4 |
RS |
Lựa chọn thanh ghi |
RS=0 (mức thấp) chọn thanh ghi lệnh
RS=1 (mức cao) chọn thanh ghi dữ liệu |
5 |
R/W |
Chọn thanh ghi đọc/viết dữ liệu |
R/W=0 thanh ghi viết
R/W=1 thanh ghi đọc |
6 |
E |
Enable |
|
7 |
DB0 |
Chân truyền dữ liệu |
8 bit: DB0DB7 |
8 |
DB1 |
9 |
DB2 |
10 |
DB3 |
11 |
DB4 |
12 |
DB5 |
13 |
DB6 |
14 |
DB7 |
15 |
A |
Cực dương led nền |
0V đến 5V |
16 |
K |
Cực âm led nền |
0V |
![](//bizweb.dktcdn.net/100/140/943/products/2004-copy.jpg?v=1542959358023)
![](http://bizweb.dktcdn.net/100/140/943/files/6-hinh-anh-san-pham.jpg?v=1505966572167)
![](//bizweb.dktcdn.net/100/140/943/products/2004-1-copy.jpg?v=1542959357437)
![](http://bizweb.dktcdn.net/100/140/943/files/4-bo-san-pham-bao-gom-2cb385ea-b1bb-42fa-ba8d-c56fcddffa03.jpg?v=1505966542889)
- LCD 2004 Xanh dương (Blue)
