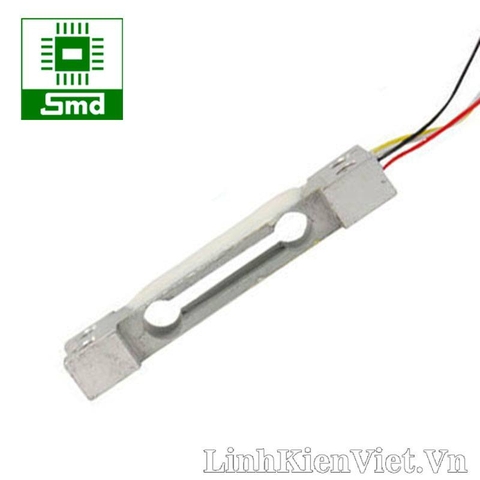

LoadCell YZC-1B (20Kg)

Mã SP: 160490

LoadCell YZC-1B (20Kg) Kích thước 13×2.2×2.2cm Tải trọng 20kg S/N 07 O/P 2.0 mv/v Cấu tạo chính của loadcell gồm các điện trở strain gauges R1, R2, R3, R4 kết nối thành 1 cầu điện trở Wheatstone như hình dưới và được dán vào bề mặt của thân loadcell. Một điện áp kích thích được cung cấp cho ngõ vào loadcell (2...

150.000₫

Số lượng	Đơn giá
1-19	150.000
20-99	135.000
100+	130.000

HỖ TRỢ PHÍ VẬN CHUYỂN

- Nội thành Hà Nội: Đơn hàng trên 500.000 đ (Tối đa 20,000đ)
- Toàn quốc: Đơn hàng trên 1.000.000đ (Tối đa 50,000đ))

Giao hàng tận nơi và
nhanh chóng bởi Viettel Post.
Thu tiền tại nhà, đảm bảo
an toàn.
Đổi trả hàng trong 3 ngày,
thủ tục đơn giản.

MÔ TẢ
BÌNH LUẬN

LoadCell YZC-1B (20Kg)

Kích thước	13×2.2×2.2cm
Tải trọng	20kg
S/N	07
O/P	2.0 mv/v

Cấu tạo chính của loadcell gồm các điện trở strain gauges R1, R2, R3, R4 kết nối thành 1 cầu điện trở Wheatstone như hình dưới và được dán vào bề mặt của thân loadcell.

Một điện áp kích thích được cung cấp cho ngõ vào loadcell (2 góc (1) và (4) của cầu điện trở Wheatstone) và điện áp tín hiệu ra được đo giữa hai góc.
Tại trạng thái cân bằng (trạng thái không tải), điện áp tín hiệu ra là số không hoặc gần bằng không khi bốn điện trở được gắn phù hợp về giá trị.
Đó là lý do tại sao cầu điện trở Wheatstone còn được gọi là một mạch cầu cân bằng.

Click vào hình để xem kích thước thật

Khi có tải trọng hoặc lực tác động lên thân loadcell làm cho thân loadcell bị biến dạng (giãn hoặc nén), điều đó dẫn tới sự thay đổi chiều dài và tiết diện của các sợi kim loại của điện trở strain gauges dán trên thân loadcell dẫn đến một sự thay đổi giá trị của các điện trở strain gauges. Sự thay đổi này dẫn tới sự thay đổi trong điện áp đầu ra.
Sự thay đổi điện áp này là rất nhỏ, do đó nó chỉ có thể được đo và chuyển thành số sau khi đi qua bộ khuếch đại của các bộ chỉ thị cân điện tử (đầu cân).
