Mạch giải mã âm thanh Bluetooth 4.2 - M28 HIFI DIY
Sản phẩm có chức năng nhận tín hiệu từ thiết bị phát như điện thoại, máy tính,.. rồi xuất ra tín hiệu âm thanh cho tai nghe hoặc amply qua jack 3.5mm hoặc các chân hàn.
Có 2 cách cấp nguồn cho thiết bị đó là qua Jack micro USB (5V) và chân hàn pin lithium (VBAT) (Lưu ý mạch không có khả năng sạc pin)
*Ý nghĩa của LED trạng thái:
Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.
Điện áp hoạt động: 3.7V ~ 5V
Tín hiệu ngõ vào: Bluetooth 4.2
Tín hiệu ngõ ra: Jack Audio 3.5mm L - GND - R
Hỗ trợ định dạng: WAV / WMA / FLAC / APE / MP3
Nhiệt độ hoạt động: -40°C ~ +85°C
Độ nhạy: -87dbm

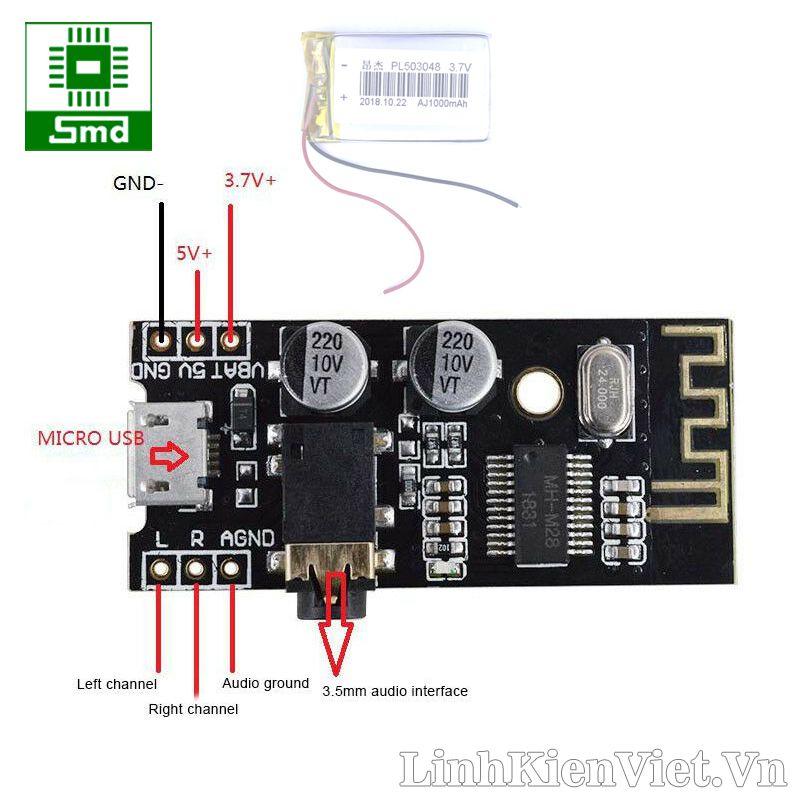

Sơ đồ chân:
5V: Nguồn dương 5V
GND: Nguồn âm
VBAT: Nguồn dương Pin 3.7V~4.2V
L : Ngõ ra kênh trái
R : Ngõ ra kênh phải
AGND: Mass ngõ ra âm thanh
- 1x Mạch giải mã âm thanh Bluetooth 4.2 - M28 HIFI DIY
