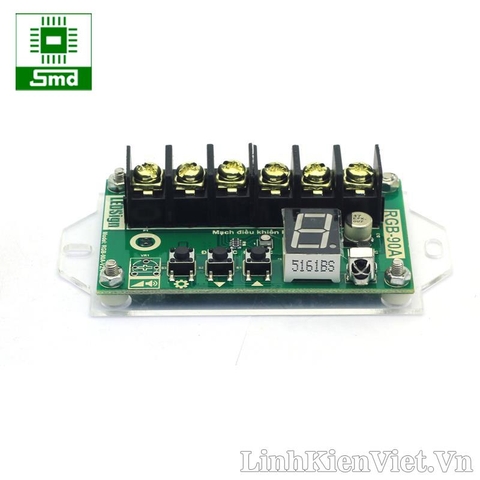

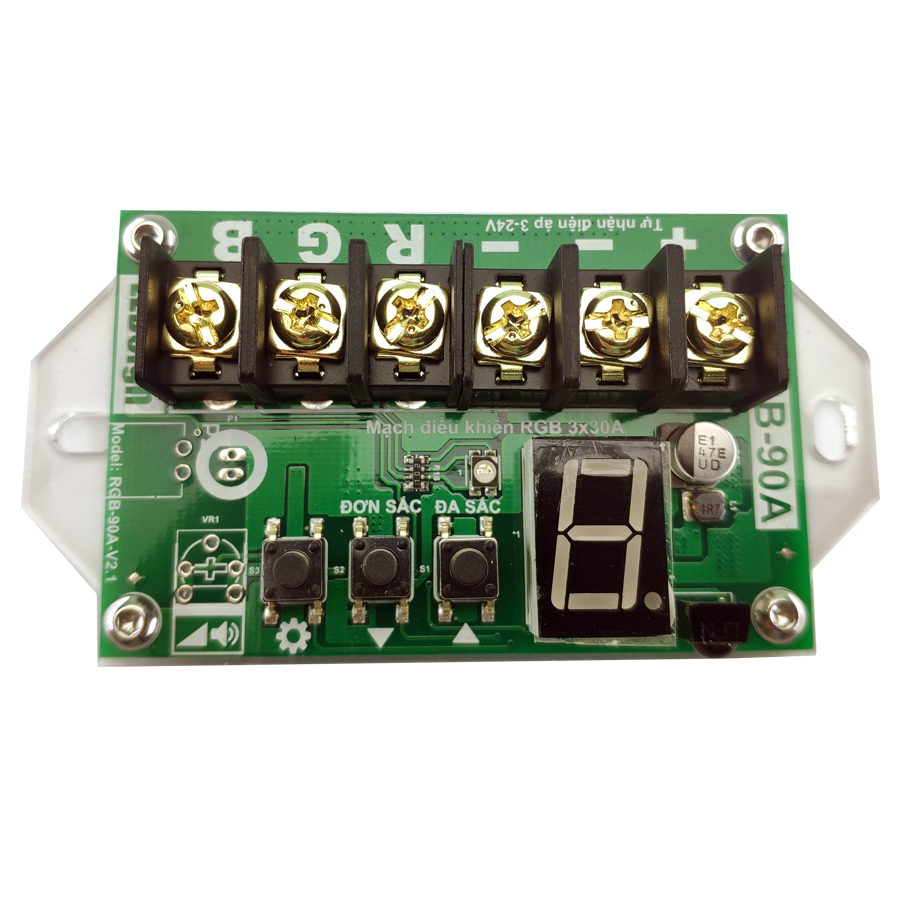

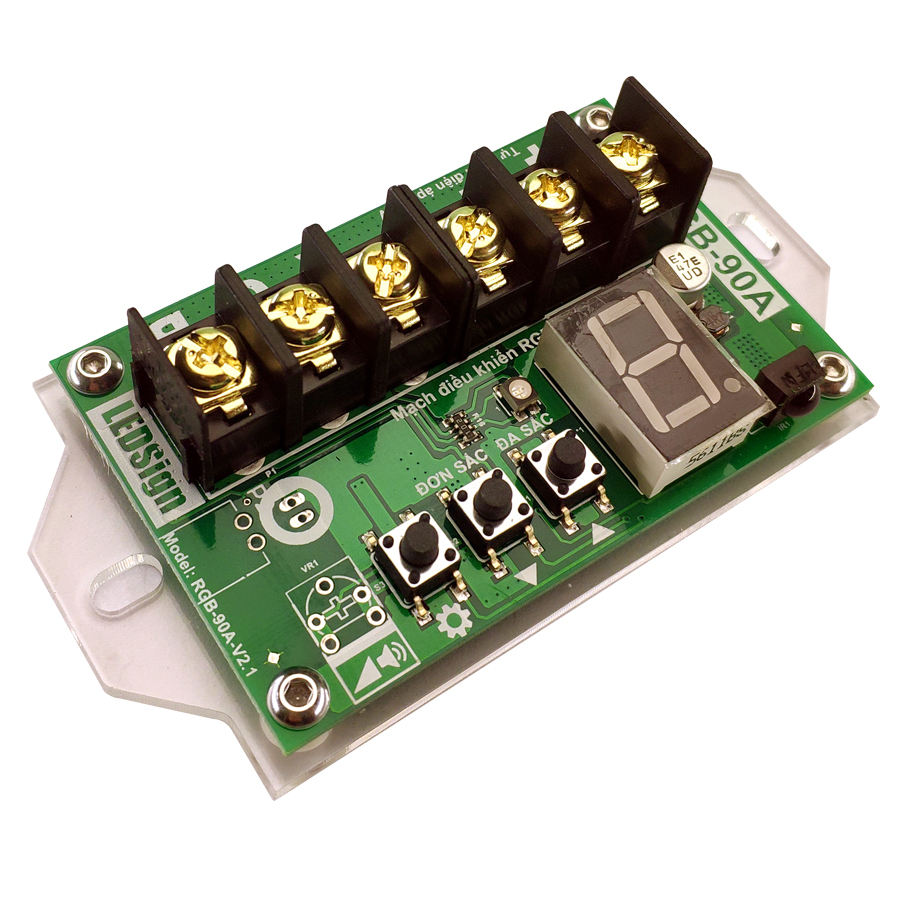

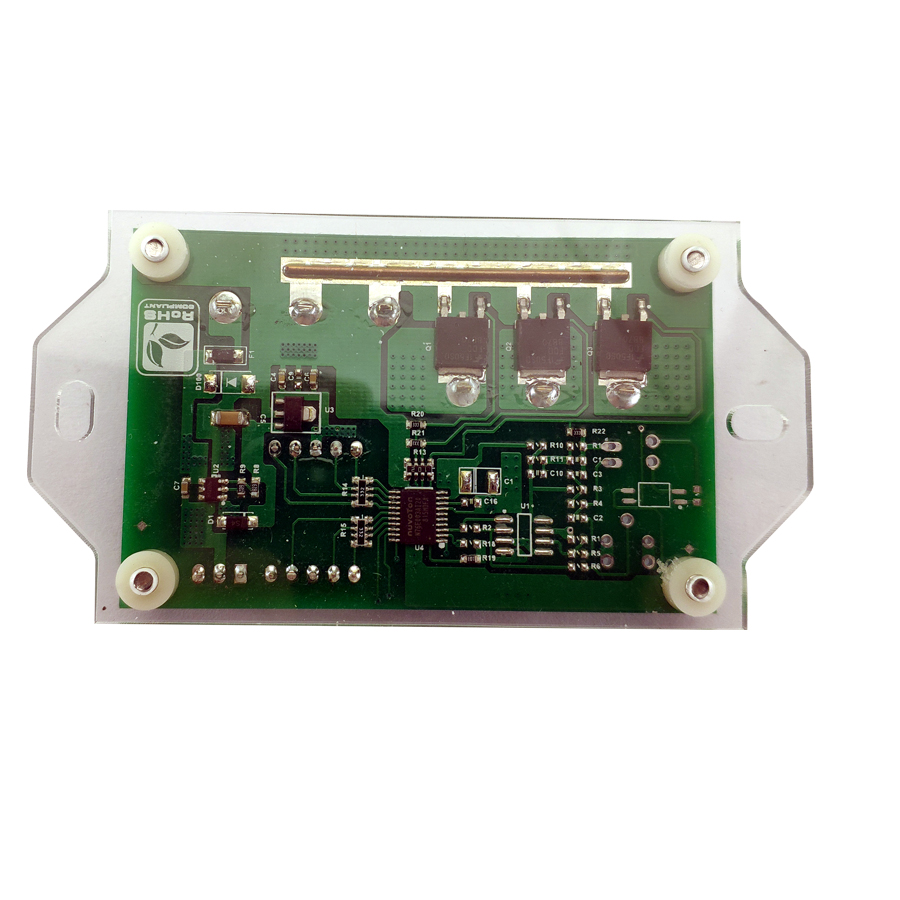

Mạch RGB 90A
I. Thông số kỹ thuật
🔽 CHỨC NĂNG: Điều Khiển LED 7 Màu RGB Nháy Theo Nhạc
🔽 NGUỒN CẤP: tự động nhận điện áp 3 – 24v.
🔽 HIỆU ỨNG: nháy theo nhạc , theo hiệu ứng , chớp nháy theo nhạc
🔽 HIỆU ỨNG: có sẵn 22 kỹ xảo và khách hàng thay đổi hiệu ứng tùy ý
+ 9 Hiệu ứng nháy đơn sắc
+ 9 Hiệu ứng nháy đa sắc
+ Nút nhấn điều hướng trực tiếp trên mạch
– Tích hợp mắt hồng ngoại + Điều khiển từ xa
🔽 TỐC ĐỘ: 15 mức thay đổi tốc độ nhanh – chậm chuyển hiệu ứng
+ trên mạch : tùy chỉnh băng biến trở
🔽 ĐỘ SÁNG : 9 mức thay đôi độ sáng đèn LED
🔽 LED HIỂN THỊ: 1 LED 5050 SMD 7 Màu + 1 LED 7 Thanh : Hiển thị màu
và số hiệu ứng đang chạy
🔽 ĐẾ MIKA: Chống chạm chập, bảo vệ mạch
🔽 CHÂN GHÉP NỐI: kết nối bằng DOMINO cho phép đấu nối dễ dàng mà KHÔNG PHẢI
HÀN
🔽 CÔNG SUẤT CỦA MẠCH: Đảm bảo công suất thực tế.• Khối vào ra : kết nối bằng domino cho phép đấu nối dễ dàng mà KHÔNG
CẦN HÀN
*MẠCH 45A: – điều khiển sáng 600 bóng led F8 đế 12….
*MẠCH 90A: – điều khiển sáng 1200 bóng led F8 đế 12….
*MẠCH 240A: – điều khiển sáng 3000 bóng led F8 đế 12….
II. Phần mềm LEDsign
LEDSIGN là sản phẩm mạch điều khiển led vẫy được phát triển bởi điện tử SMD. Sản phẩm có rất nhiều ưu điểm vượt trội trong thiết kế, công suất và tính năng. Với phiên bản 5.0 cho phép các bạn lập trình ra một biển vẫy cực nhanh với phần mềm LEDSIGN với rất nhiều hiệu ứng có sẵn, ngoài ra các bạn có thể tự tạo hiệu ứng bằng tay. phần mềm cho phép các bạn tạo hiệu ứng lặp, đảo cổng, ghép cổng, và hẹn giờ cho biển quảng cáo của các bạn theo các khoảng thời gian trong ngày
Link tải phần mềm ledsign phiên bản mới nhất:
Hướng dẫn sử dụng phần mềm LEDSIGN
III.Phương pháp đấu mạch LEDsign:
1. Nguyên nhân cần đấu đúng phương pháp:
- Đạt công suất tối đa
- Hoạt động ổn định, chống đơ, chống lỗi
- Hạn chế bảo hành
2. Cách đấu:
• Bước 1 : Tách tải, đấu chung Dương (+) LED về Nguồn
• Bước 2 : Đấu Âm(-) LED về cọc Mạch Điều Khiển
• Bước 3 : Đấu nguồn ( Dương, Âm ) nuôi mạch
• Bước 4 : Đấu thông âm 2 nguồn, đấu thêm dây Âm ( dây mát ) cho mạch
*Chú ý : Sử dụng dây điện tương ứng với mức công suất
IV. Lý Do Nên Sử Dụng Mạch Điều Khiển LEDsign
✔ Mạch tự động nhận điện áp 3 – 24v.
✔ Đảm bảo công suất thực tế
✔ Phần mềm tiếng việt, lập trình đơn giản, nhanh chóng, hiệu ứng bắt mắt
✔ Tài liệu hướng dẫn đầy đủ, chi tiết và dễ hiểu – File PDF, Hình Ảnh, Video
✔ Mạch hoạt động ổn định, chống đơ, chống lỗi
