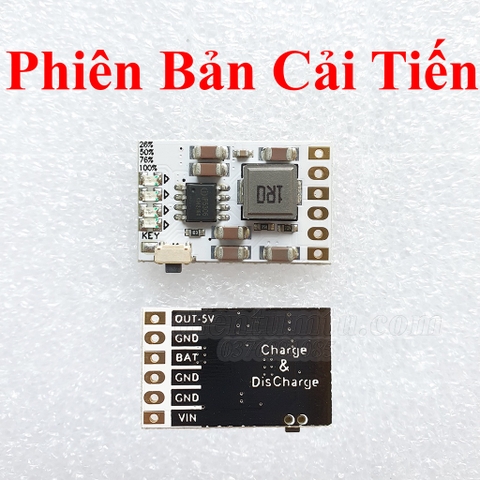

Mạch sạc và bảo vệ pin Lithium 5V 2A - Bản cải tiến

Sự Khác Nhau Giữa Phiên Bản Tiêu Chuẩn (TC) và Cải Tiến :
     + Phiên bản Tiêu Chuẩn: nếu tải nhỏ hơn 50mA, đầu ra (OUT 5V) sẽ bị tắt sau 30 giây: nếu tải lớn hơn 50mA, đầu ra sẽ được bật liên tục. Để bỏ chức năng này cho một số mạch tiết kiệm năng lượng (như Vi điều khiển ở chế độ Sleep) cứ sau chu kỳ <20s ta dùng chân IO kích 1 xung LOW (duy trì 100ms) vào chân Key (tương đương 1 cái nhấn - nhả)...hoặc mua Phiên bản Cải Tiến để tránh mất thời gian.
     + Phiên bản Cải Tiến : Dù có tải hay không tải thì vẫn luôn xuất ra nguồn 5V.

**** Phiên Bản Tiêu Chuẩn thích hợp cho các việc chế pin, sạc dự phòng, cần nhu cầu tiết kiệm pin
      Phiên bản Cải Tiến: Tải ra xuất liên tục nên cần chế thêm công tắc, ứng dụng diy loa, lora, làm mạch công suất cho arduino , esp8266, esp32,...

THÔNG SỐ KỸ THUẬT:
    ➡   Điện áp đầu vào : 4.5~5.5VDC
    ➡   Dòng sạc : 0~2.1A
    ➡   Dòng xả pin : 0~3.5A
    ➡   Điện áp khi đầy pin: 4.2VDC
    ➡   Hiệu suất : 96%
    ➡   Điện áp đầu ra : 5VDC
    ➡   Dòng áp ra : 0~2.4A
    ➡   Nhiệt độ : -20~85 độ
    ➡   Kích thước : 16x25mm
    ➡  Mô-đun đi kèm với chức năng bảo vệ pin lithium Bảo vệ quá
dòng (OCP) ,Bảo vệ quá áp (OVP), Bảo vệ ngắn mạch (SCP) Bảo vệ , quá nhiệt (OTP)
     ➡ Nút nhấn KEY giúp báo chỉ số % pin

Lưu ý: Mạch không có chống ngược nên cần Đấu nối đúng cực tính ghi trên mạch, sai sót sẽ hỏng ngay!
