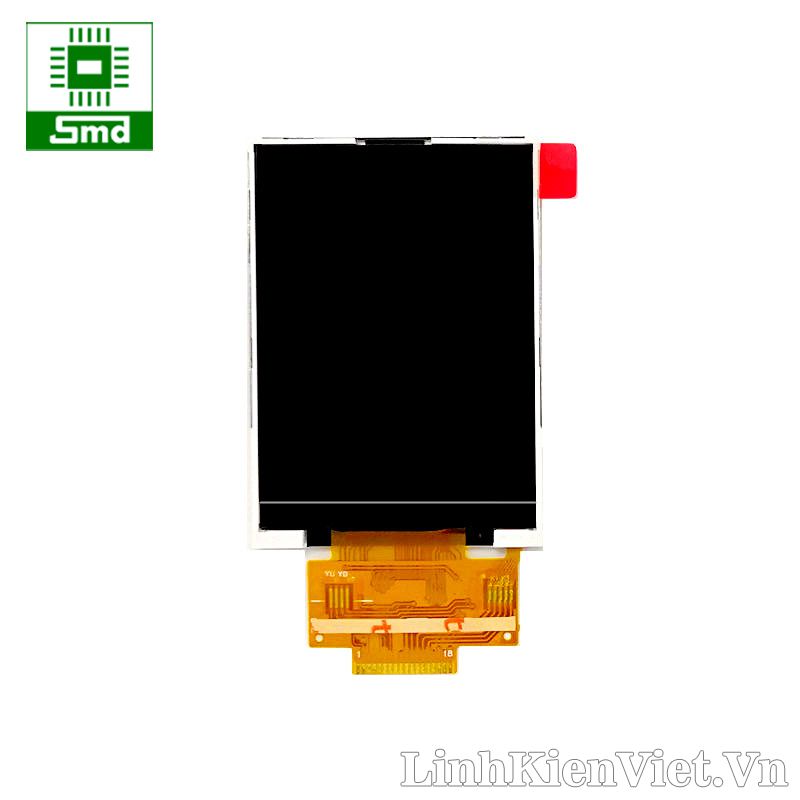

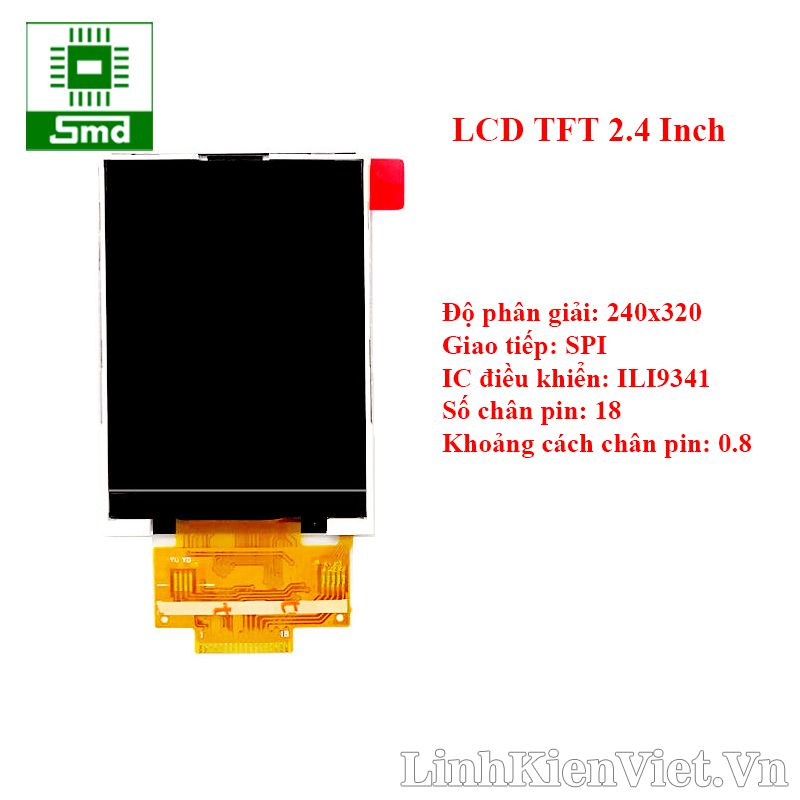

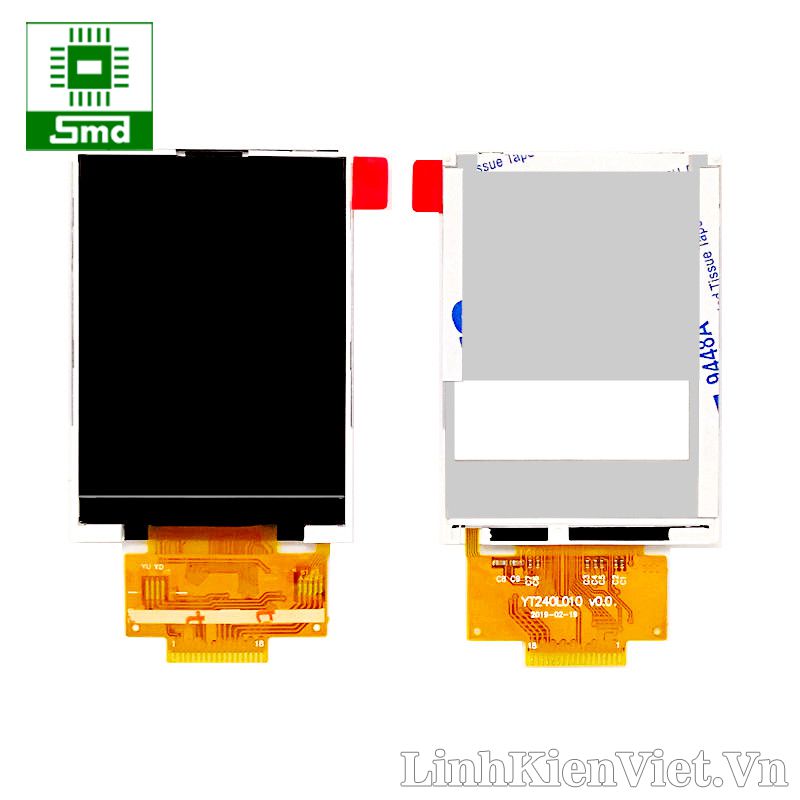

Màn hình LCD TFT 2.4 Inch 240x320 ILI9341 18 Pin
Độ phân giải 240x320
Không cảm ứng, chỉ cần 4 chân IO để điều khiển
Với cảm ứng, cần ít nhất 9pins IO để điều khiển
Thay thế hoàn toàn 18 pin SPI nối tiếp 2,4 inch.
Các thông số cụ thể như sau:

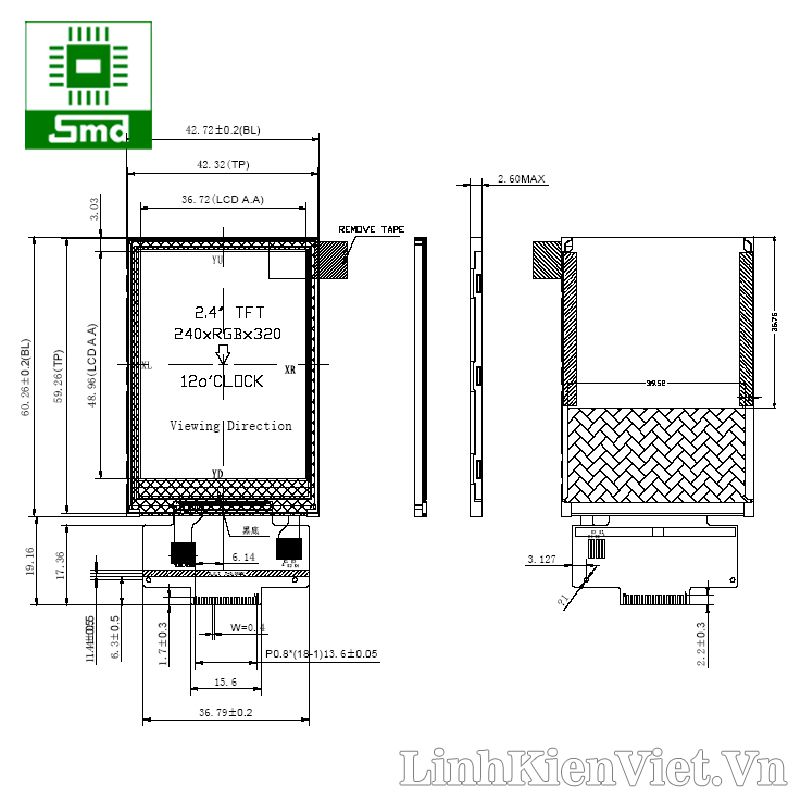

1.Kích thước có cảm ứng: 55,00x77,40x3,45 +/- 0,15 (MM)
Kích thước không cảm ứng: 55,00x77,40x2,40max (MM)
2. Giao diện: SPI serial bus
3.Drive IC: ILI9341
4.Rolutionolution 240X320
5. 18PIN
6. Khoảng cách chân: 0.8MM
|
Pin |
symbol |
Description |
|
1 |
GND |
Ground |
|
2 |
RESET |
LCD Reset pin Signal is active low |
|
3 |
SCL |
This pin is used serial interface clock in 4-wire 8-bit serial data interface
if not used, this pin should be connected to IOVCC or GND |
|
4 |
D/C |
4-line system (D/CX): Server as command or parameter select
Fix to IOVCC level when not in use |
|
5 |
CS |
Chip select pin ("low" enable) |
|
6 |
SDA |
Serial input signal
The data is applied on the rising edge of the SCL signal
If not used, fix this pin at IOVCC or GND |
|
7 |
SDO |
Serial output signal
The data is outputted on the rising edge of the SCL signal
If not used, open this pin |
|
8 |
GND |
Ground |
|
9 |
VCC |
Power supply for LCM (2.8V-3.3V) |
|
10 |
LEDA |
Anode of Bancklight (3.0V-3.4V Typical: 3.2V) |
|
11 |
LEDK1 |
Cathode of Backlight |
|
12 |
LEDK2 |
Cathode of Backlight |
|
13 |
LEDK3 |
Cathode of Backlight |
|
14 |
LEDK4 |
Cathode of Backlight |
|
15 |
XL |
Touch control pin |
|
16 |
YU |
Touch control pin |
|
17 |
XR |
Touch control pin |
|
18 |
YD |
Touch control pin |
- 1xMàn hình LCD TFT 2.4 Inch 240x320 ILI9341 18 Pin
