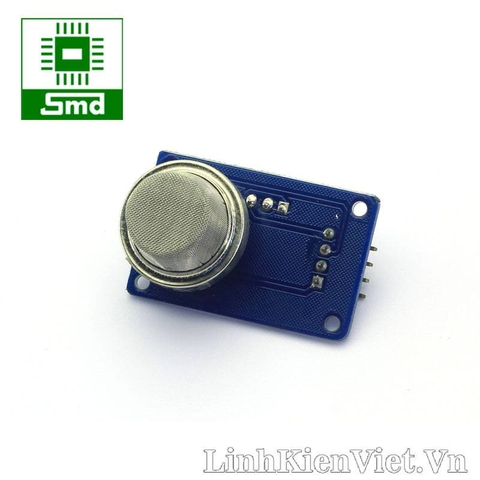

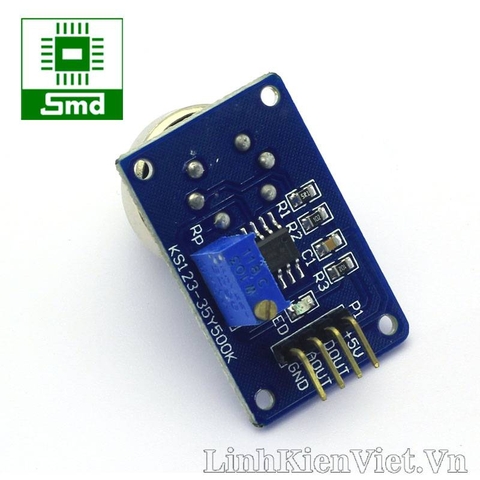

Modul cảm biến khí ga MQ2
+ Cấu tạo từ chất bán dẫn SnO2
+ Ứng Dụng :
Chúng được sử dụng trong thiết bị phát hiện rò rỉ khí trong gia đình và công nghiệp, phù hợp cho việc phát hiện các loại khí như :
– LPG : là hỗn hợp hydrocarbon nhẹ, ở thể khí . LPG trong dân dụng và công nghiệp chủ yếu có thành phần gồm Propane (C3H8) và Butane (C4H10).
– Iso Butan ( C4H10 )
– Propan : C3H8
– Mêtan : CH4
– Rượu : ROH
– Hydrogen
– Khói

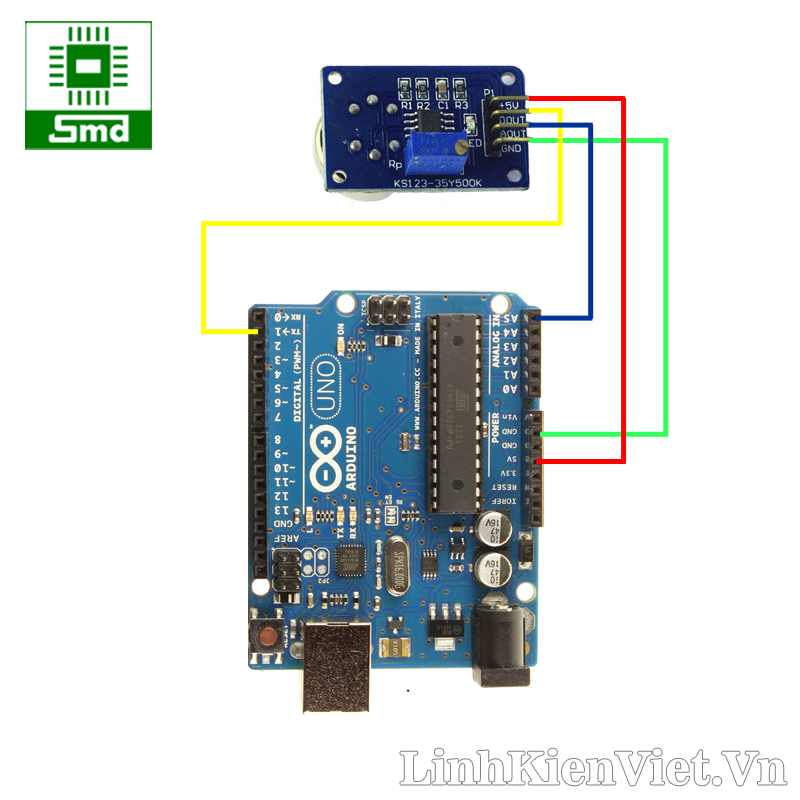

2.Sơ đồ mạch ghép nối :
+ Tín hiệu Dout được lấy ra từ Module MQ2
+ Dựa vào việc điều chỉnh biến trở để thay đổi điện áp tham chiếu của LM358 chúng ta có thể điều chỉnh độ nhạy của MQ2 .Mình thường để ở khoảng 1.5V – 2 V .

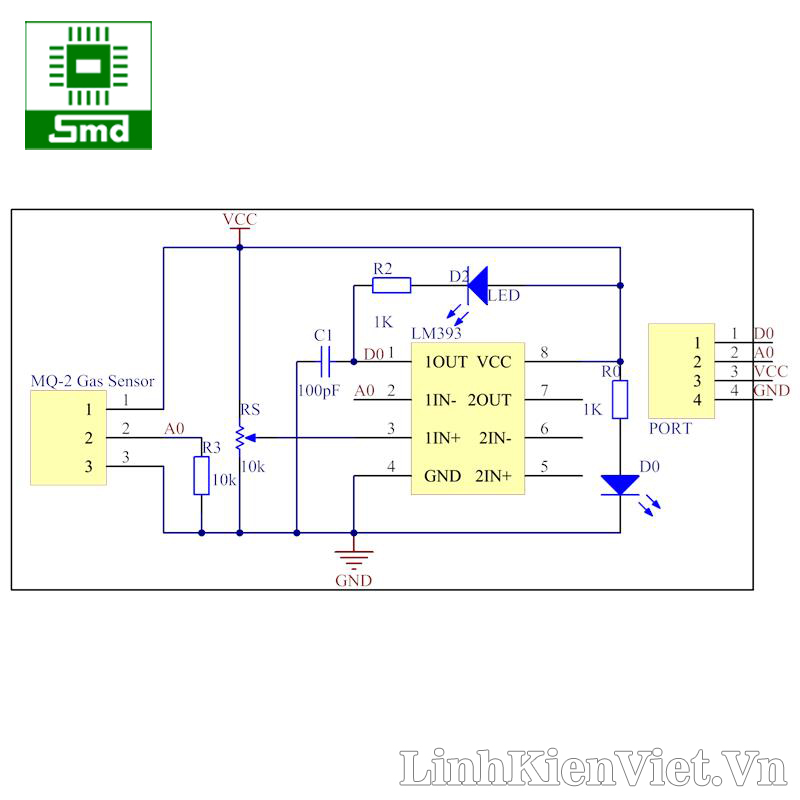

3. Sơ đồ nguyên lý
