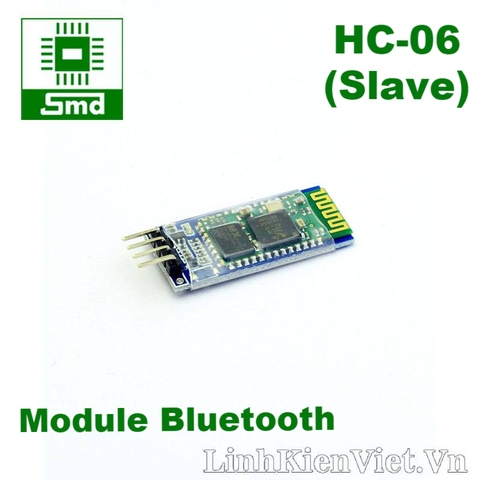

Module Bluetooth HC-06 (Slave)
Module bluetooth Slave nghĩa là bạn không thể chủ động kết nối bằng vi điều khiển, mà cần sử dụng smartphone, laptop, bluetooth usb... để dò tín hiệu và kết nối (pairing code = 1234) từ smartphone, laptop, bluetooth usb... Sau khi pair thành công, có thể gửi và nhận tín hiệu từ vi điều khiển đến các thiết bị này và ngược lại.
- Điện áp hoạt động: 3.3-5V.
- Dòng khi hoạt động: khi pairing là 30mA, sau khi pairing hoạt động truyền nhận bình thường là 8mA.
- Tần số hoạt động: 2.4GHZ
- Sử dụng CSR mainstream bluetooth chip, bluetooth v2.0 protocol standards.

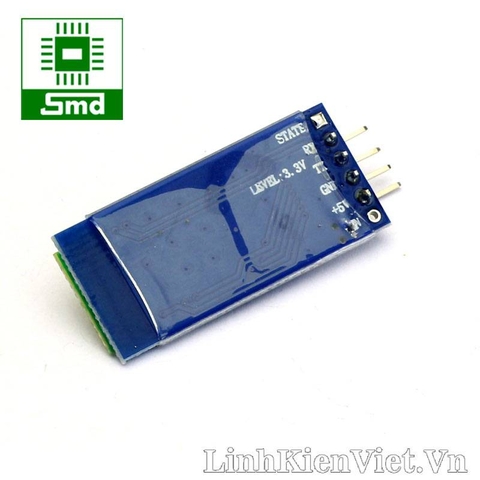

- Bluetooth module gồm 6 chân theo thứ tự: KEY, VCC, GND, TX, RX, STATE.
- Module Bluetooth HC-06 (Slave)
1. Cấp độ bảo hành: (xem thêm về cấp độ bảo hành của công ty tại đây)
2. Quy định riêng:
🔴 Công ty cổ phần điện tử SMD
📬 Địa chỉ: số 84 ngõ 132 đường Cầu Diễn – Minh Khai – Bắc Từ Liêm – HN.
☎️ Điện thoại cửa hàng: 0246 687 4969
☎️ Điện thoại bán hàng online: 0988 125 136
☎️ Điện thoại bán hàng thương mại: 0869 256 946
☎️ Điện thoại kỹ thuật:
02466537247
🔴 Zalo kỹ thuật: 0869256946
📧 Email: smdchip.vn@gmail.com
🌎 Website: http://linhkienviet.vn
🔴 Fanpage: https://www.facebook.com/smdchip.vn/
🔴 Group hỗ trợ: https://www.facebook.com/groups/linhkiendientusmd
Hướng dẫn kết nối với arduino:
* Sơ đồ kết nối:
* Phần mềm android: DroiDuino
