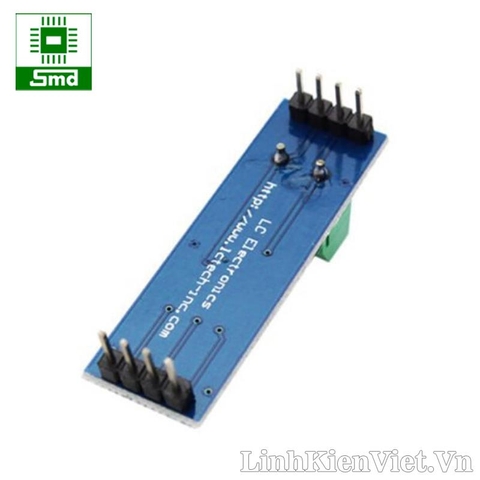

Module Max485
Mạch giao tiếp TTL-RS485 dùng để chuyển đổi tín hiệu serial UART sang giao tiếp RS485 sử dụng ic MAX485.
Mạch được thiết kế nhỏ gọn nhưng vẫn đảm bảo được khả năng truyền tín hiệu đi xa khi sử dụng với cặp dây cáp xoắn với nhau.
IC MAX 485 được tích hợp sẵn trên board. Truyền nhận với năng lượng thấp theo chuẩn RS-485.
Các chân của IC đã được đưa ra thích hợp cho việc sử dụng với vi điều khiển.
-Max485 là bộ truyền nhận dữ liệu năng lượng thấp dùng cho chuẩn RS485.
-Tốc độ bit Max= 2,5Mbps
-Có thể kết nối tối đa 32 thiết bị trên bus 485 .
-Điện áp hoạt động : -7V ~ 12V.
-Thường dùng 5V.
-Bus Max485 truyền dữ liệu Vi sai bằng 2 dây A,B nên khoảng cách truyền lớn, khả năng chống nhiễu tốt.
-với A-B > 200mV sẽ tạo mức logic 1.
-với B-A>200mV sẽ tạo mức logic 0.
- Module Max485
