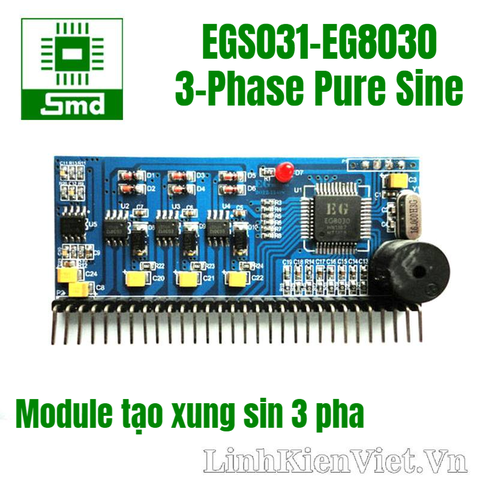

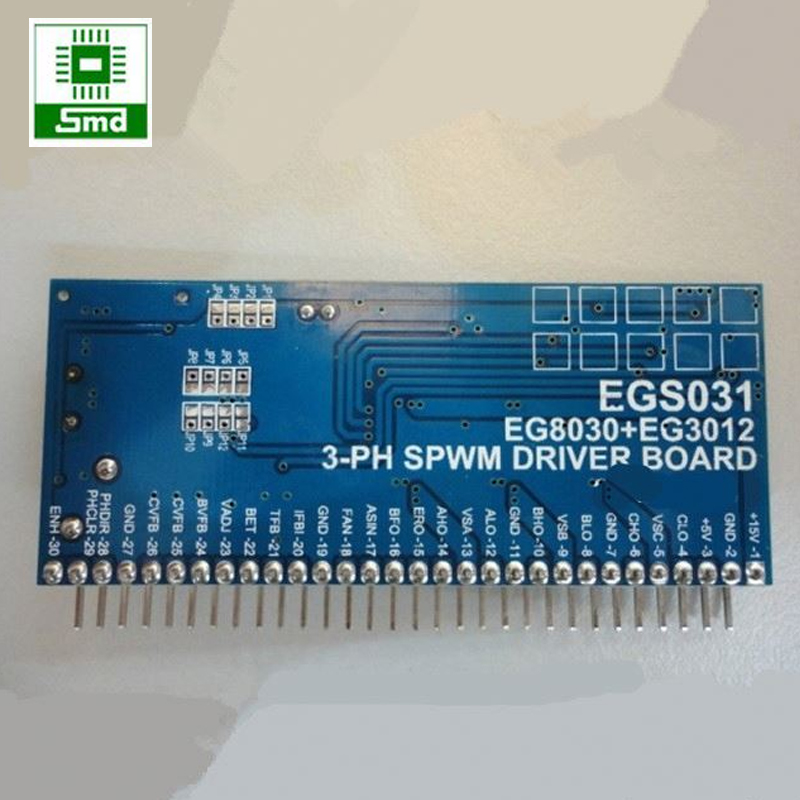

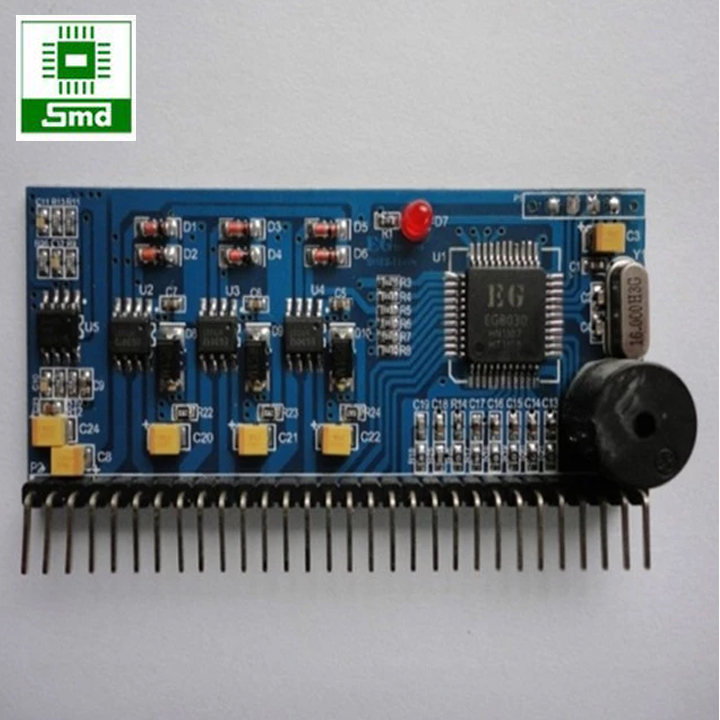

Module sin ba pha (EGS031-EG8030 three-phase pure sine wave inverter)
- Tạo xung sin
- Dùng trong mạch điều khiển
- Điều chế tín hiệu
- EG8030 là một kỹ thuật số, đầy đủ chức năng đi kèm với điều khiển thời gian chết của chip biến tần sóng hình sin ba pha, bốn chế độ hoạt động có thể được sử dụng trong kiến trúc chuyển đổi nguồn DC-DC-AC hoặc hai bộ chuyển đổi tăng áp một cấp DC-AC kiến trúc biến áp tần số. Bộ tạo dao động tinh thể 16 MHz bên ngoài, có thể tạo ra độ chính xác cao, độ méo và sóng hài là tín hiệu SPWM ba pha rất nhỏ. Và có cơ chế lấy mẫu hoàn hảo có thể thu được tín hiệu hiện tại, tín hiệu nhiệt độ, tín hiệu điện áp ba pha, quá trình thực hiện để đạt được điện áp đầu ra và chức năng bảo vệ. Chip sử dụng công nghệ CMOS, bộ tạo sin SPWM tích hợp bên trong, mạch điều khiển thời gian chết, cường độ của hệ số nhân, mạch khởi động mềm.
1. Cấp nguồn đơn 5V
2. Bộ tạo dao động tinh thể 16 MHz bên ngoài
3. Cấu hình pin bốn chế độ hoạt động
Bộ điều chỉnh vòng mở đồng bộ ba pha
Bộ điều chỉnh đồng bộ ba pha khép kín
Ổn áp ba pha mở độc lập
Bộ điều chỉnh độc lập ba pha khép kín
4. Điện áp, dòng điện, nhiệt độ phản hồi xử lý thời gian thực
5. quá điện áp, thiếu điện áp, quá dòng, ngắn mạch, bảo vệ quá nhiệt
6. Pin 3S Khởi động mềm
7. Hàm đảo ngược trình tự pha
8. Chức năng hiệu chỉnh pha
9. Cách chỉ báo trạng thái LED và báo động còi
10. một bờ kè dọc theo đầu ra tần số hình sin và đầu ra tương tự
11. Cách đầu ra của quạt điều khiển
12. Pin được đặt hai loại tần số đầu ra sóng sin thuần ba pha:
Sóng tần số cố định 50Hz cố định
Tần số cố định sóng tần số 60Hz cố định
13. Có thể đặt tần số sóng mang PWM
Tần số sóng mang 20KHz
Tần số sóng mang 10KHz
Tần số sóng mang 5 KHz
Tần số sóng mang 2,5KHz
14. Chân điều khiển dải chết có thể được đặt bốn loại thời gian chết:
Thời gian chết 300nS
Thời gian chết 500nS
Thời gian chết 1.0uS
Thời gian chết 2.0uS
- Module sin ba pha (EGS031-EG8030 three-phase pure sine wave inverter)
