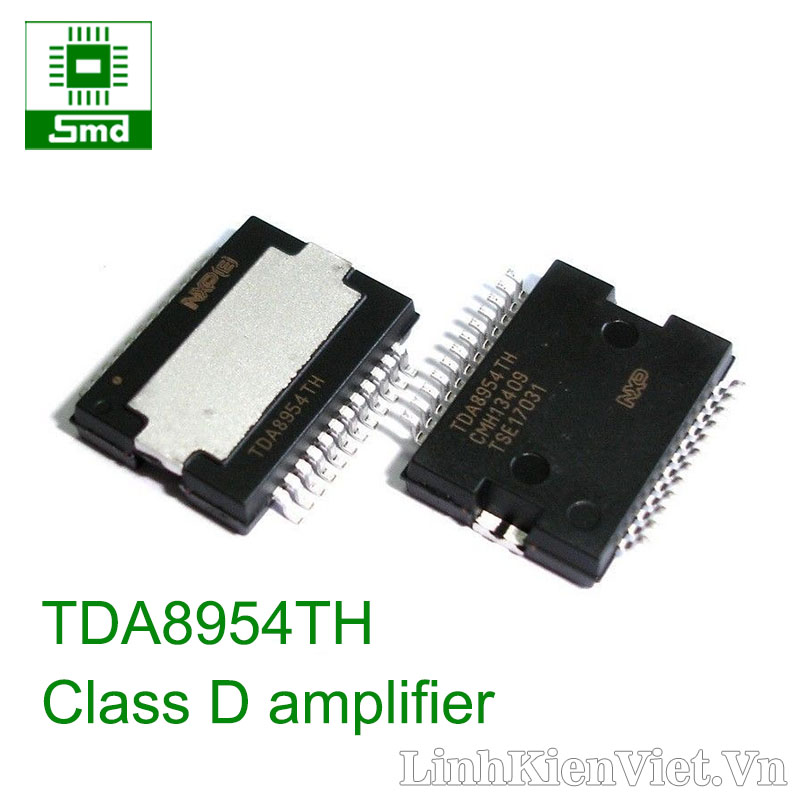

TDA8954TH TDA8954 SSOP24
TDA8954 là IC khuếch đại âm thanh Class D với công suất lớn và hiệu suất cao. Nó có các tính năng bảo vệ tín hiệu vào DC, tắt tiếng, bảo vệ ngắn mạch và bảo vệ nhiệt, chế độ chờ khi không phát nhạc…đầu ra có thể là âm thanh nổi hoặc đơn âm hiệu suất cao. IC tiêu hao năng lượng thấp. Nó được thiết kế đạt công suất lên đến 2 × 210 W với tải 4 Ω trong ứng dụng Single-Ended (SE) hoặc 1 × 420 W vào tải 8 Ω trong ứng dụng BTL (Bridge-Tied Load) mono. - IC khuếch đai lớp D cho hiệu suất rất cao (~93%). Quá trình tái tạo âm thanh trung thực, tương đương bộ khuếch đại kết hợp AB. - Ứng dụng mạch khuếch đại âm thanh,loa subwoofer...
DATASHEET: https://www.nxp.com/docs/en/data-sheet/TDA8954.pdf
Điện áp hoạt động: ± 12,5 V ~ 42,5 V
High output power in typical applications:
SE 2 × 210 W, RL = 4 Ω (VDD = 41 V; VSS = –41 V)
SE 2 × 235 W, RL = 3 Ω (VDD = 39 V; VSS = –39 V)
SE 2 × 150 W, RL = 6 Ω (VDD = 41 V; VSS = –41 V)
BTL 1 × 420 W, RL = 8 Ω (VDD = 41 V; VSS = –41 V)
Symmetrical operating supply voltage range from ±12.5 V to ±42.5 V
Stereo full differential inputs, can be used as stereo SE or mono BTL amplifier
Low noise
Smooth pop noise–free start-up and switch off
2-pin diagnostics for protection circuits
Fixed frequency internal or external clock
High efficiency (≈93 %
Zero dead time switching
Low quiescent current
Advanced protection strategy: voltage protection and output current limiting
Thermal FoldBack (TFB) with disable functionality
Fixed gain of 30 dB in SE and 36 dB in BTL applications
Fully short–circuit proof across load
BD modulation in BTL configuration
Clock protection
- TDA8954TH TDA8954 SSOP24
