Module timer 1 relay có hiển thị, module định thời

Module timer 1 relay có hiển thị, module định thời

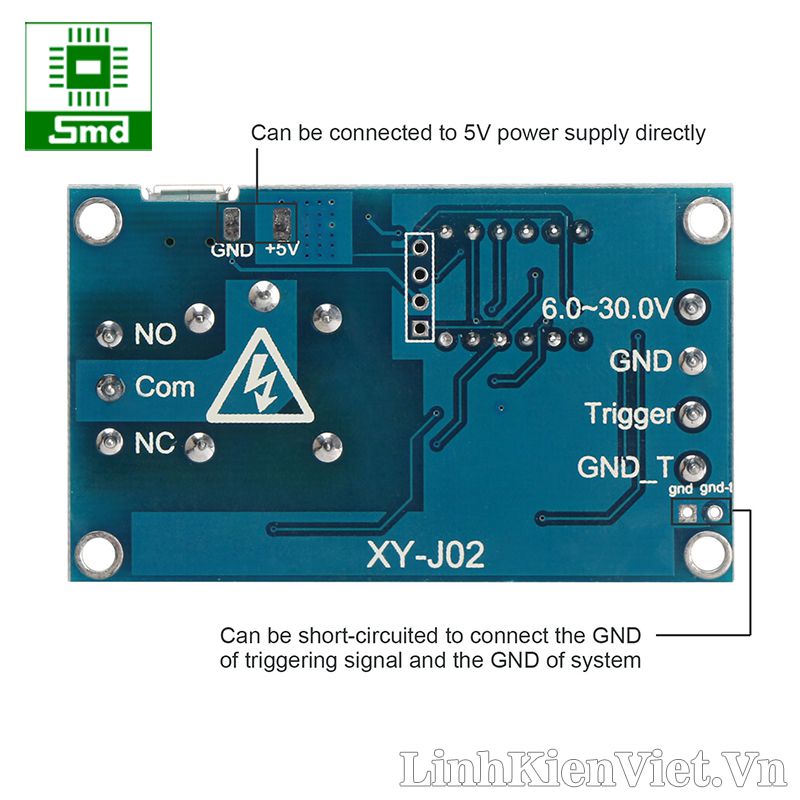

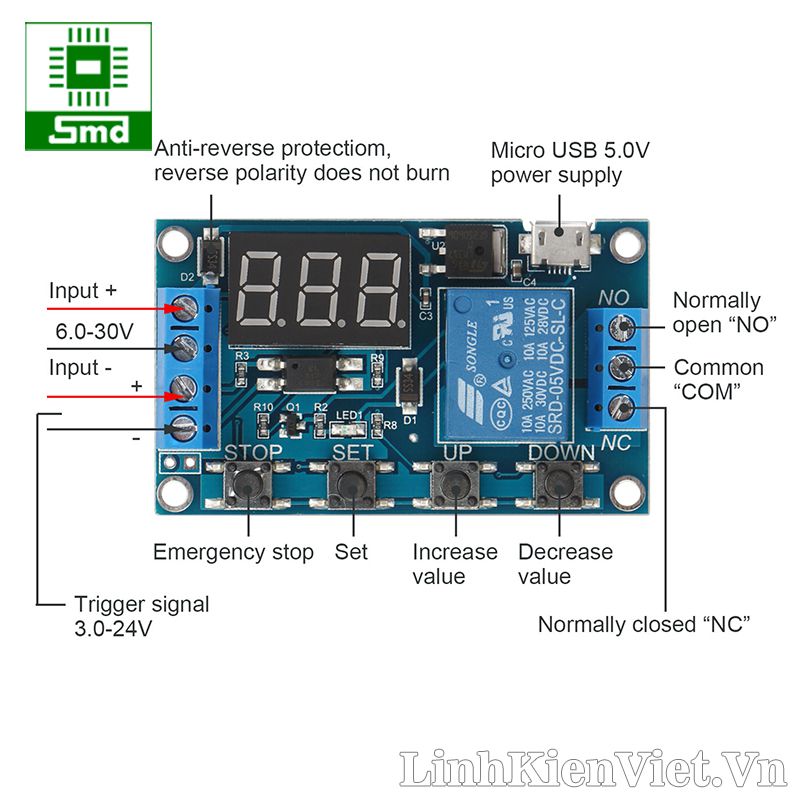

• Điện áp: 6-30V, hỗ trợ cấp nguồn micro USB 5.0V

1. P1: Tín hiệu kích hoạt, rơle ở thời gian "OP" và sau đó ngắt kết nối; Trong thời gian "OP", tiến hành như sau:
2. P1.1: tín hiệu được kích hoạt lại, không hợp lệ
3. P1.2: tín hiệu được kích hoạt lại, đồng hồ lại
4. P1.3: Tín hiệu được kích hoạt lại, rơle bị ngắt kết nối, dừng đồng hồ;
5. P-2: Tín hiệu kích hoạt, sau khi hết thời gian "CL", thời gian "OP" được bật. Khi thời gian hoàn thành, phát lại sẽ bị ngắt kết nối;
6. P3.1: Tín hiệu kích hoạt, sau khi thời gian "OP" bật, thời gian "CL" tắt, sau đó quay vòng các hành động trên. Nếu tín hiệu kích hoạt trong vòng lặp, rơle sẽ bị ngắt kết nối và dừng đồng hồ. Số lượng chu kỳ ("LOP") có thể được đặt.
7. P3.2: Không cần kích hoạt tín hiệu sau khi bật nguồn, thời gian "OP" được bật, thời gian "CL" tắt, sau đó quay vòng các hành động trên; Số lượng chu kỳ ("LOP") có thể được đặt.
8. P-4: Chức năng giữ tín hiệu. Nếu tín hiệu được kích hoạt, thời gian bị xóa, rơle vẫn bật; khi tín hiệu biến mất, rơle sẽ tắt khi hết thời gian "OP"; nếu tín hiệu khác được kích hoạt trong thời gian, thời gian sẽ bị xóa.

Hướng dẫn tham số:

1. "OP" - Bật
2. "CL" - Tắt
3. "LOP" - Số chu kỳ (1-999 lần, "---" đại diện cho chu kỳ vô hạn).
4. Các tham số này là độc lập, nhưng được chia sẻ bởi mỗi chế độ. Ví dụ: ở chế độ P1.1, "OP" đúng giờ được đặt 5 giây. Nếu bạn chuyển sang chế độ P1.2, thời gian "OP" của chế độ P1.2 cũng sẽ là 5 giây.
5. Trong giao diện chính (hiển thị 000), nhấn nhanh nút "SET", nó sẽ hiển thị "OP" ("CL", "LOP") và thời gian tương ứng XXX;
6. Nếu chỉ có thời gian "OP" trong một số chế độ (chẳng hạn như chế độ P1.1, P1.2, P1.3), nhấn nhanh nút "SET" để hiển thị chỉ OP OP và thời gian tương ứng;
7. Có một số "OP", "CL", "LOP" trong một số chế độ (như chế độ P3.1, P3.2), nhấn nhanh nút "SET" sẽ hiển thị "OP" và thời gian tương ứng, CL CL và và thời gian tương ứng, LOP LOP và số lần tương ứng;
8. Sau khi cài đặt chế độ, nhấn nhanh nút "SET" có thể kiểm tra tất cả các thông số cài đặt của chế độ hiện tại trong giao diện chính, dễ dàng và thuận tiện!
9. Làm thế nào để thiết lập tham số?
10. 1. Xác định chế độ hoạt động của rơle.
11. 2. Chế độ vận hành hiện tại (chế độ P1.1 theo mặc định) sẽ nhấp nháy khi mô-đun được bật nguồn. Sau đó nhập vào giao diện chính. Trong giao diện chính, nhấn và giữ nút "SET" trong 2 giây rồi thả ra để vào giao diện chọn chế độ, nhấn nhanh nút "LÊN" hoặc "XUỐNG" để chọn chế độ (P1.1 ~ P-4) bạn cần.
12. 3. Sau khi chọn chế độ vận hành (ví dụ P3.2), bấm nhanh nút "SET" để chọn tham số cần đặt. Tham số đã chọn sẽ nhấp nháy ("OP" đúng giờ, "CL" ngoài giờ, chu kỳ "LOP" ("---" biểu thị chu kỳ vô hạn)), sau đó bạn có thể điều chỉnh các giá trị bằng cách "LÊN", "XUỐNG" "Nút để điều chỉnh giá trị tham số, hỗ trợ nhấn lâu (tăng hoặc giảm nhanh) và nhấn nhanh (tăng hoặc giảm một đơn vị). Sau khi kết thúc điều chỉnh, nhấn nhanh nút "DỪNG" để chọn vị trí của dấu thập phân, chọn phạm vi thời gian (0,1 giây đến 999 giây). Sau đó nhấn nhanh nút "SET" để nhập để đặt giá trị của các tham số tiếp theo. Quy trình cài đặt giống như trên.
13. 4. Sau khi cài đặt các tham số, nhấn và giữ nút "SET" trong 2 giây rồi thả ra, tên của chế độ hiện tại sẽ nhấp nháy, rồi quay lại giao diện chính. Cài đặt thông số được hoàn thành.
14. Giao diện chính: Trong trạng thái rơle không hoạt động, giao diện chính sẽ hiển thị "000" (không có dấu thập phân); trong trạng thái rơle đang hoạt động, sẽ có một dấu thập phân.
15. Giao diện chọn chế độ: Nhấn và giữ nút "SET" để vào giao diện chọn chế độ, sau khi hoàn tất cài đặt, nhấn và giữ nút "SET" để thoát và quay lại màn hình chính.
16. Phần mở rộng nút "DỪNG":
17. Rơle cho phép m ode:
    1. 1. BẬT: Rơle cho phép dẫn trong "OP" đúng giờ;
    2. 2. TẮT: rơle cấm dẫn và luôn đóng;
    3. Trong giao diện chính, nhấn nhanh nút "STOP" để chuyển giữa BẬT và TẮT, trạng thái hiện tại sẽ nhấp nháy, sau đó quay lại giao diện chính. (Đây là dừng khẩn cấp functi , tắt rơle bằng một nút)
18. Chế độ ngủ:
    1. 1. Chế độ ngủ "CP": Nếu không có hoạt động trong 5 phút, màn hình kỹ thuật số sẽ tự động tắt nhưng chương trình sẽ chạy như bình thường;
    2. 2. Chế độ thông thường "Od": màn hình kỹ thuật số luôn mở;
    3. Nhấn và giữ nút "STOP" trong hai giây rồi thả ra để chuyển chế độ "CP" và "Od", trong đó trạng thái hiện tại của đèn flash và sau đó quay lại giao diện chính.
