-Điện áp hoạt động: 3.3V.
-Module có 2 chế độ làm việc (có thể lựa chọn chế độ làm việc bằng cách thay đổi trạng thái chân 34 KEY):
ØTự động kết nối.
ØĐáp ứng theo lệnh: khi làm việc ở chế độ này, các bạn có thể gửi các lệnh AT để giao tiếp với module.
-Module HC05 có thể nhận 1 trong 3 chức năng: Master, Slave, Loopback (có thể lựa chọn các chức năng bằng lệnh AT).
-Giao tiếp với module bằng giao tiếp nối tiếp không đồng bộ qua 2 đường RX và TX, vì vậy các bạn có thể sử dụng PC với chuẩn RS232 hoặc các dòng vi điều khiển để giao tiếp.

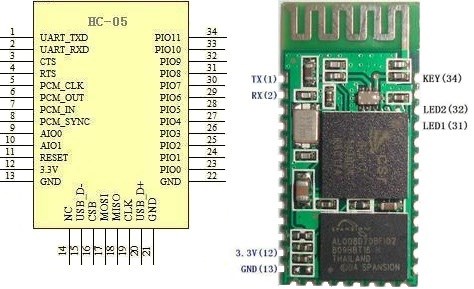

Bằng cách thay đổi trạng thái chân 34 (KEY), bạn có thể cấu hình chế độ hoạt động cho module:
-Để module làm việc ở chế độ kết nối tự động: KEY phải ở trạng thái Floating (trạng thái không kết nối).
-Để module làm việc ở chế độ đáp ứng theo lệnh: KEY = ‘0’ (kết nối xuống đất)àCấp nguồn cho module àchuyển KEY = ‘1’ (kết nối lên VCC) à lúc này có thể sử dụng các lệnh AT để giao tiếp.

II.GIAO TIẾP VỚI MODULE BLUETOOTH HC05.
1.SỬ DỤNG LỆNH AT.
Trong phần này, mình sẽ hướng dẫn các bạn test giao tiếp với HC05 bằng các lệnh AT sử dụng phần mềmHercules Setup Untility trên PC.

-Các bạn có thể download phần mềm https://www.fshare.vn/file/WWYEUDRRBF

-Cài đặt phần mềm Hercules Setup Untility, sau đó mở ứng dụng, chọn Serial, giao diện giao tiếp với cổng nối tiếp sẽ hiện ra:

​

Các bạn cấu hình cổng vào, chế độ, khung dữ liệu, tốc độ Baud cho cổng nối tiếp.
-Thiết lập module HC05 hoạt động ở chế độ đáp ứng theo lệnh. Ở chế độ này, các bạn có thể cấu hình và kiểm soát module của mình.
-Các bạn kết nối module Bluetooth với PC bằng USB TO COM PL2303 như sau:
RX (màu trắng) à TX của module HC05.
TX (màu xanh lá cây) à RX của module HC05.
ØVCC à 5.0.
ØGND à GND
